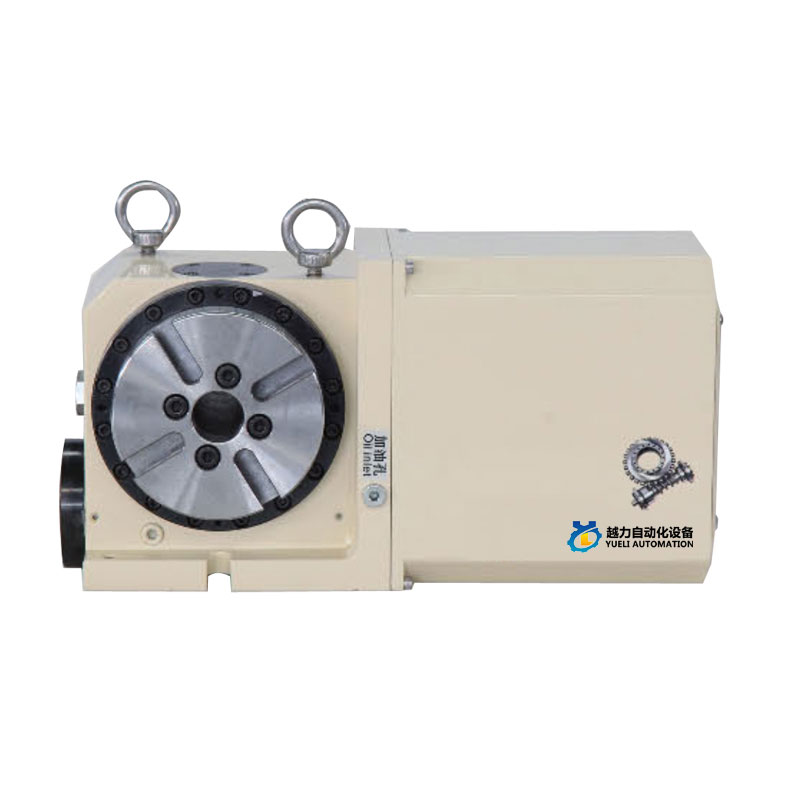

ຍິນດີຕ້ອນຮັບການຂາຍຍົກຫຼືປັບແຕ່ງ 125 ສີ່ແກນ CAM Turntable ຈາກໂຮງງານຂອງພວກເຮົາໄດ້ທຸກເວລາ. ພວກເຮົາຈະສະຫນອງລາຄາຜ່ອນຜັນໂຮງງານຜະລິດສໍາລັບຜະລິດຕະພັນຂອງພວກເຮົາ. YueLi ແມ່ນ 125 Four-axis CAM Turntable ຜູ້ຜະລິດແລະຜູ້ສະຫນອງໃນປະເທດຈີນ.
ຍິນດີຕ້ອນຮັບການຂາຍ 125 ສີ່ແກນ CAM Turntable ຈາກພວກເຮົາ, ທຸກໆຄໍາຮ້ອງຂໍຈາກລູກຄ້າຈະຖືກຕອບຄືນພາຍໃນ 24 ຊົ່ວໂມງ. YueLi ເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາຕ້ອງການໃຫ້ທ່ານ 125 ສີ່ແກນ CAM Turntable ແລະພວກເຮົາຈະສະເຫນີໃຫ້ທ່ານມີການບໍລິການຫລັງການຂາຍທີ່ດີທີ່ສຸດແລະການຈັດສົ່ງທີ່ທັນເວລາ.
ໂຄງສ້າງລະບົບສາຍສົ່ງ Cam-roller ຖືກຮັບຮອງເອົາພາຍໃນຜະລິດຕະພັນ.
CAM shaft roller bearing needle bearing precompression no gap rolling drive.
ບໍ່ມີ friction ເລື່ອນ, ຢ່າງຕໍ່ເນື່ອງຮັກສາລັກສະນະຊ່ອງຫວ່າງ.
ຄວາມຖືກຕ້ອງສູງຂອງການຊ້ໍາການເຄື່ອນໄຫວໄປຫນ້າແລະປີກັບຄືນໄປບ່ອນ.
ຄວາມເຂັ້ມງວດສູງ, ປະສິດທິພາບສູງ.
ບໍ່ເຮັດໃຫ້ເກີດຄວາມຖືກຕ້ອງທີ່ບໍ່ດີເນື່ອງຈາກອຸນຫະພູມເພີ່ມຂຶ້ນ.
ບໍ່ຈໍາເປັນຕ້ອງສໍາລັບການປັບແລະການປັບຕາມປົກກະຕິ.
ເມື່ອປຽບທຽບກັບເຄື່ອງຫຼີ້ນແບບດັ້ງເດີມປະເພດ NC turntable, Grating CAM type NC turntable ມີຄວາມແມ່ນຍໍາສູງກວ່າ.
ລັກສະນະການດໍາເນີນງານຂອງລະດັບ, ຄວາມໄວສູງ, ສູນການເກັບກູ້ກັບຄືນໄປບ່ອນແລະການໂຫຼດຫນັກ. ປ້ອນກ້ອງແກນ
ເຂັມ roller bearing ໃນ turret shaft ຜົນຜະລິດຂອງຄວາມໄວຄົງທີ່ຂັບລົດຫນ້າໂຄ້ງແມ່ນ precompressed rolling contact transmission,
ເພື່ອບັນລຸສູນ backlash ແລະການດໍາເນີນງານຄວາມໄວສູງ, ເນື່ອງຈາກການສົ່ງຕໍ່ມ້ວນເກືອບສູນ
ການເຄື່ອນໄຫວ friction, ດັ່ງນັ້ນກົນໄກສາມາດຮັກສາບໍ່ມີການສົ່ງຕໍ່ backlash, ຕໍາແຫນ່ງຄວາມແມ່ນຍໍາສູງ, ແລະບໍ່ຈໍາເປັນຕ້ອງ
ຄວນເຮັດການປັບທຽບແລະການປັບຕົວແບບປົກກະຕິ. Lattice CAM ປະເພດ CNC turntable, Han ອອກຈາກ shaft ການນໍາໃຊ້
ເກິດຂະຫນາດໃຫຍ່ຖືກຈັດລຽງຢູ່ໃນກໍາແພງນອກຮອບຂອງ shaft, ແລະສອງສົ້ນຂອງ shaft ປ້ອນ CAM ຖືກຕັ້ງດ້ວຍລູກປືນສອງເທົ່າ.
ມັນຍັງຊ່ວຍເພີ່ມຄວາມຫມັ້ນຄົງແລະຄວາມສາມາດໃນການໂຫຼດຂອງ turntable, ແລະສາມາດຮັບມືກັບການປຸງແຕ່ງໄດ້ດີຂຶ້ນ
ຄວາມໄວສູງແລະແຮງຕັດຫນັກ, ປັບປຸງຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ປະສິດທິພາບແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍ.
ບໍ່. |
ລາຍການ |
Roller CAM Driyer 1M |
ປະເພດເຄື່ອງມືແມ່ທ້ອງ |
1 |
ປະເພດຂັບ |
ccw ມຸມຜົນຜະລິດ |
- CCWa Outout The 360 |
2 |
ສະຖານະຂັບລົດ |
ມ້ວນຕິດຕໍ່ |
ສະໄລ້ຕິດຕໍ່ |
3 |
ວັດສະດຸ: ຄວາມແຂງຂອງ contacpa |
Cam shaft:ເຫລັກແຂງ; HRC60 |
ໄສ້ແມ່ທ້ອງ: ເຫຼັກແຂງ; HRC60 |
ຜູ້ຕິດຕາມກ້ອງ; HRC60 |
ເຄື່ອງມືແມ່ທ້ອງ; ຟອດຟໍ bronze; HB90 |
||
4 |
ໂຫຼດລ່ວງໜ້າ |
○ແມ່ນ |
X N0 |
5 |
ປະສິດທິພາບລະບົບສາຍສົ່ງ |
〇ສູງກວ່າ |
△ ຕ່ໍາກວ່າ |
|
ລາຍການ N0. |
ຄູ່ແຂ່ງ |
|
ປ່ອຍ clamping spindle |
|||
ເລັ່ງ |
|||
ການເຄື່ອນໄຫວ rotary ເສັ້ນ |
Linearrotarymovement |
||
ຊ້າລົງ |
ຊ້າລົງ |
||
ການປ່ອຍເຄື່ອງຈັກ |
ການປ່ອຍເຄື່ອງຈັກ |
||
Clamp spindle |
Clamp spindle |
||
ເວລາຮອບວຽນ |
ເວລາຮອບວຽນ |
ຄວາມອາດສາມາດຄວາມໄວ |
ຄວາມແຂງແກ່ນ |
|
|
ຄວາມທົນທານ |
3 Roller Bearing |
|
|
ລະຫັດ NO |
ໜ່ວຍ |
YUELI125 |
|
ເສັ້ນຜ່າສູນກາງຂອງຕາຕະລາງ |
φມມ |
125 |
|
ຄວາມສູງສູນກາງ |
ມມ |
110 |
|
ຂຸມ spindle |
φມມ |
30 |
|
T ຄວາມກວ້າງຂອງຊ່ອງ |
ມມ |
12 |
|
ແນະນຳຄວາມກວ້າງຂອງກະແຈ |
ມມ |
14 |
|
ມໍເຕີເຊີໂວ |
FANUC |
b4 |
|
MITSUBISH |
HF105 |
||
ເພີ່ມຂຶ້ນຕໍ່າສຸດ |
|
0.001° |
|
Gear ratic |
|
30 |
|
ຄວາມໄວການຫມຸນສູງສຸດ (3000 rpm) |
rpm |
100 |
|
ແຮງບິດອັດຕາຜົນຜະລິດ |
ກ/ມ |
1 |
|
ຊັບພະຍາກອນໄຮໂດຼລິກ pneumatic/hydraulic |
kg/m² |
6 |
|
ແຮງບິດອອກຢູ່ເບຣກ |
ກ/ມ |
7 |
|
ຄວາມຖືກຕ້ອງຂອງດັດສະນີ |
ວິ |
40 |
|
ການເຮັດຊ້ຳ |
ວິ |
4 |
|
ຄຸນນະພາບຜະລິດຕະພັນ |
ກິໂລກຣາມ |
27 |
|
ອະນຸຍາດ ນ້ຳໜັກ |
ຕັ້ງ |
ກິໂລກຣາມ |
20 |
ລວງນອນ |
ກິໂລກຣາມ |
40 |
|
tailstock ແນວຕັ້ງ |
ກິໂລກຣາມ |
40 |
|
ການໂຫຼດທີ່ອະນຸຍາດ |
|
kgf-ມ |
600 |
|
F*L kgf-ມ |
6 |
|
F |
F*L kgf-ມ |
7 |
