Rotary ສາມແກນຫ້າສະຖານີເຈາະເຄື່ອງປະກອບ

ທ່ານຍິນດີຕ້ອນຮັບທີ່ເຂົ້າມາໃນໂຮງງານຜະລິດຂອງພວກເຮົາເພື່ອຊື້ຫລ້າສຸດຂາຍ, ລາຄາຕ່ໍາ, ແລະຄຸນນະພາບສູງ Rotary ສາມແກນຫ້າສະຖານີເຈາະເຄື່ອງປະກອບ, YueLi ຫວັງວ່າຈະຮ່ວມມືກັບທ່ານ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

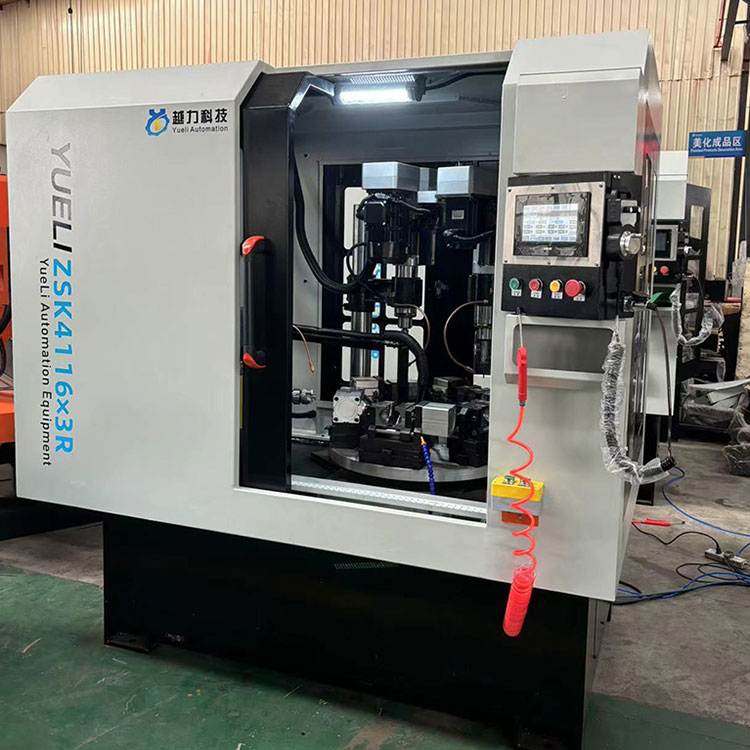

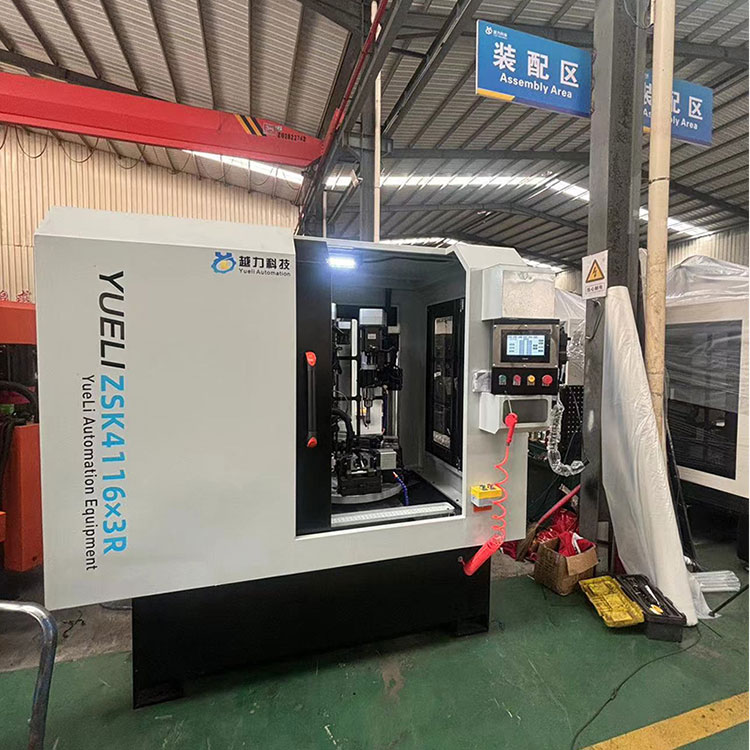

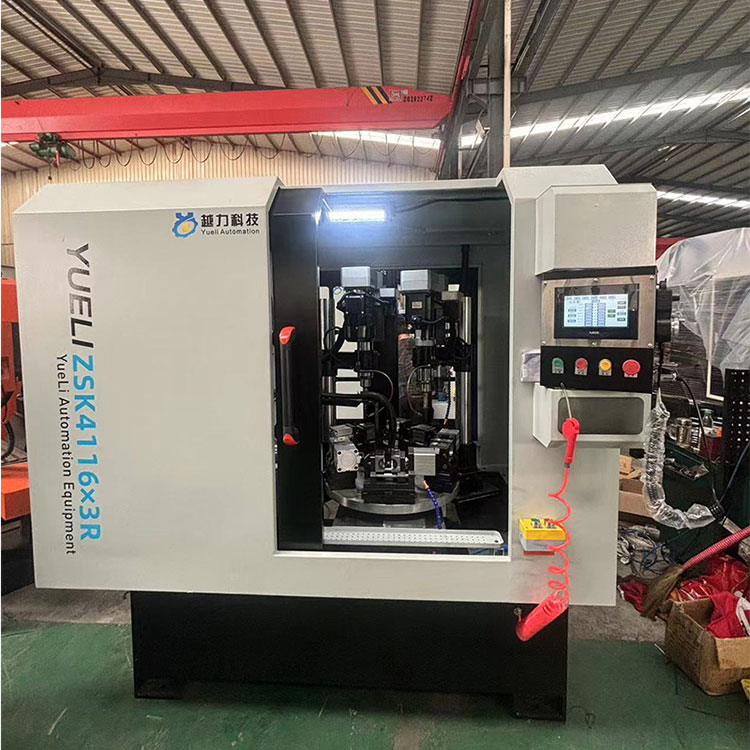

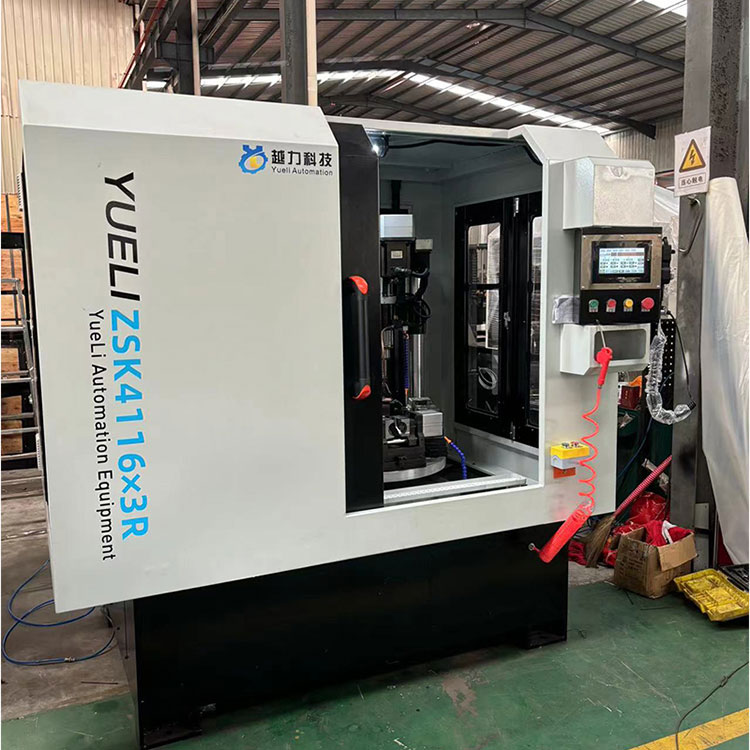

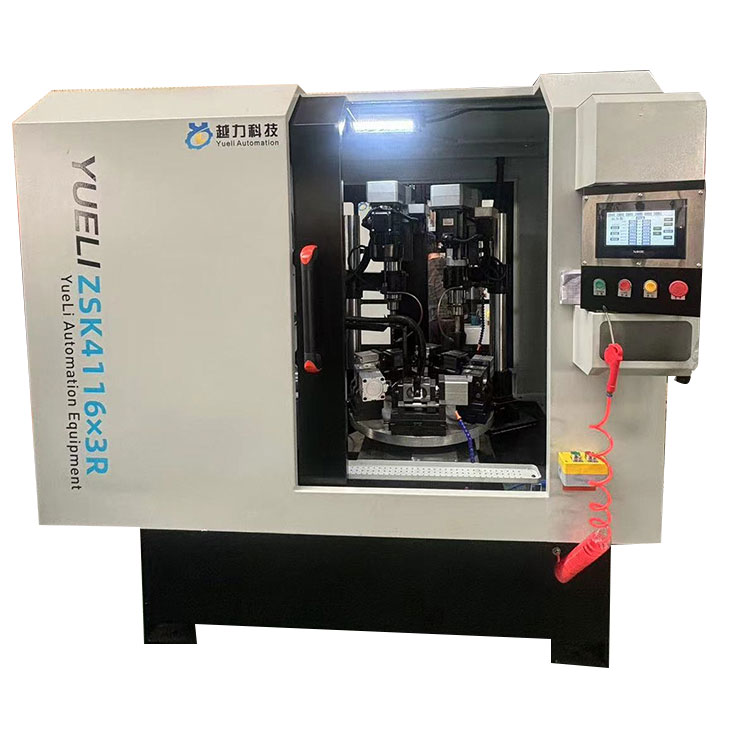

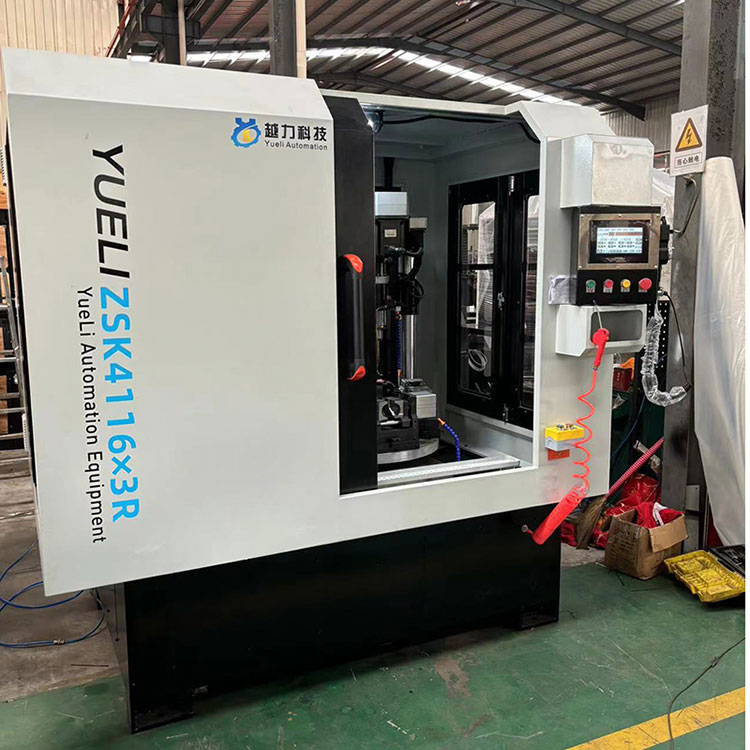

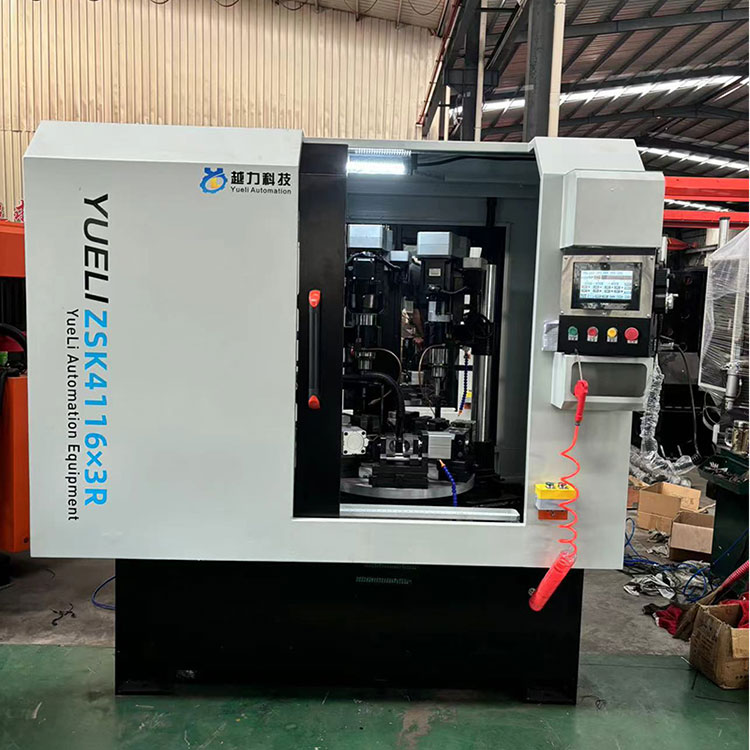

ຜູ້ຜະລິດຂອງ YueLi ໃນປະເທດຈີນສະເຫນີຜະລິດຕະພັນທີ່ມີຄຸນນະພາບສູງ, ທ່ານຍິນດີທີ່ຈະຊື້ເຄື່ອງຈັກ Rotary ສາມແກນຫ້າສະຖານີເຈາະທີ່ມີຄຸນນະພາບສູງດ້ວຍລາຄາທີ່ດີ. Yueli Automation Equipment's ZSK4116×3 rotary three-axis five-station drilling and tapping machine ເຫມາະສໍາລັບການຜະລິດແລະການປຸງແຕ່ງຜະລິດຕະພັນປະຕູ batch ຂະຫນາດໃຫຍ່ແລະຂະຫນາດກາງ. ເຄື່ອງມືເຄື່ອງຈັກມີລັກສະນະລຽບງ່າຍແລະກວ້າງຂວາງ, ການດໍາເນີນງານງ່າຍດາຍແລະ intuitive, ການປັບຕົວທີ່ສະດວກ, ແລະຮັບຮອງເອົາການຄວບຄຸມ CNC, ມີລະດັບອັດຕະໂນມັດທີ່ສູງຂຶ້ນ, ຄວາມຫນ້າເຊື່ອຖືທີ່ດີ, ແລະຫຼຸດຜ່ອນຄວາມເຂັ້ມຂົ້ນຂອງແຮງງານສໍາລັບຜູ້ປະກອບການ. ມັນສາມາດຮັບຮູ້ການດໍາເນີນງານແລະການຄຸ້ມຄອງຂອງເຄື່ອງຫຼາຍໂດຍຄົນດຽວ, ແລະເປັນອຸປະກອນການປຸງແຕ່ງຕ້ານການ fouling ທີ່ເຫມາະສົມແລະປະສິດທິຜົນ.

ການຕັ້ງຄ່າຕົ້ນຕໍ:

ເລກລໍາດັບ	ຊື່ຜະລິດຕະພັນ	ຮຸ່ນ / ຂໍ້ມູນຈໍາເພາະ	ປະລິມານ	ຍີ່ຫໍ້
1	ພື້ນຖານ	ອົງປະກອບການເຊື່ອມໂລຫະ	1	ຜະລິດເອງ
2	ແກນ shaft ຕົ້ນຕໍ	JT6-YL92	6	ຮາບິນ
3	ການເຈາະແລະການໂຈມຕີຫົວພະລັງງານ		1	ການຄວບຄຸມຕົວເລກ
4	ເຈາະຫົວພະລັງງານ	JT6-YL92	2	ການຄວບຄຸມຕົວເລກ
5	ແຜ່ນການແບ່ງສ່ວນອັດຕະໂນມັດ	5 ສະຖານີເຮັດວຽກ	1	ຢຸນຕົງ
6	ເຄື່ອງສ້ອມຊິ້ນວຽກ	ນິວເມຕິກ	5
7	servo motor	2.3KW	1	ຊິນຈຽງ
8		750W	2	ຊິນຈຽງ
9		1.2KW	1	ເປີດໃຫ້ນໍາທາງ
10	ເຄື່ອງຈັກໄຟຟ້າ	3KW	1	Jinling
11		1.5KW	1	ນູຟານ
12		750W	1	Sheng Xiang
13	ຫນ້າຈໍສໍາຜັດ	TG765S-XT	1	ຊິນຈຽງ
14	Contactor	LC1N1801	1	Schneider
15	ການຄວບຄຸມ PLC	XTM-60T	1	ຊິນຈຽງ
16	ການສະຫຼັບການສະຫນອງພະລັງງານໃນໂໝດ	PMT-24V150W2BA	1	Delta
17	ຕົວແປງຄວາມຖີ່	3PH-380V	1	ຂັບງ່າຍ
18	ປ່ຽງ solenoid	4V210-08	6	Yadek
19	ໄສ້	ເຕັມທີ່	1

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍ

ເລກລໍາດັບ	ປະເພດ	ຂໍ້ມູນສະເພາະ	ຂໍ້ສັງເກດ
1	ຈໍານວນສະຖານີເຮັດວຽກ	5 ຄົນ
2	ຄວາມສາມາດໃນການເຮັດວຽກ	ເສັ້ນຜ່າສູນກາງການເຈາະແລະທໍ່ສູງສຸດຂອງຫົວພະລັງງານແມ່ນ 13	ອົງປະກອບເຫຼັກ
3	Segmentation ຄວາມຖືກຕ້ອງ turntable	ຄວາມຖືກຕ້ອງຂອງຜົນຜະລິດຂອງຕົວແຍກແມ່ນ ≤± 0.03	ການກໍານົດຄ່າເອກະສານ RV75 0.75KW motor
4	ປະເພດຜູ້ຖືເຄື່ອງມື spindle	JT6-ER20	ການຕັ້ງຄ່າມາດຕະຖານ
5	ຕົວກໍານົດການ spindle	RPM ສູງສຸດ 0-2000/ນາທີ	ປັບຄວາມໄວໄດ້
6	ວິທີການຕິດຕັ້ງຂອງດ້າມມີດ	ການຮັດສະກູດ້ວຍມື
7	ວິທີການຍຶດເຄື່ອງມື	ER20 (8 ຫາ 14)	ການຕັ້ງຄ່າມາດຕະຖານ
8	ຫົວພະລັງງານແນວນອນ	ຈັນ 4#
9	ປະເພດຜູ້ຖືເຄື່ອງມື spindle	Morse 4 # ER40 (3 ຫາ 30)
10	ຕົວກໍານົດການ spindle	RPM ສູງສຸດ 0-1500/ນາທີ	ປັບຄວາມໄວໄດ້
11	ຄວາມຖືກຕ້ອງຂອງການເຮັດວຽກ	ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງຂຸມຂອງ 0.05 / ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງ 0.03
12	ຄວາມກົດດັນແຫຼ່ງອາຍແກັສເຮັດວຽກ	5-6 kg/c㎡
13	ເສັ້ນຜ່າສູນກາງ workbench	680 ມມ
	ຄວາມສາມາດໃນການສະຫນອງພະລັງງານ	ພະລັງງານທັງຫມົດ 10.5KW
	ຂະໜາດເຄື່ອງ	2070X1860X2100	ຊັບພະຍາກອນອ້າງອີງ
	ນ້ຳໜັກເຄື່ອງ	ປະມານ 1600kg	ຊັບພະຍາກອນອ້າງອີງ

ໂຄງສ້າງແລະການປະຕິບັດຂອງເຄື່ອງມືເຄື່ອງຈັກ

ເຄື່ອງເຈາະ 5 ແກນ rotary ສາມແກນແລະເຄື່ອງປະສົມ tapping ແມ່ນ welded ກັບພາກສ່ວນເຫລໍກແລະໄດ້ຮັບການປິ່ນປົວດ້ວຍ aging ປອມ. ມັນມີຄວາມແມ່ນຍໍາແລະສະຖຽນລະພາບທີ່ດີ. ເຄື່ອງຈັກທັງຫມົດແມ່ນໂຄງສ້າງປະສົມປະສານ, ມີລະບົບ PLC, ແລະມີການເຄື່ອນໄຫວທີ່ເຂັ້ມແຂງ.

1 ຫົວເຈາະແລະທໍ່ພະລັງງານ, ຄວາມອາດສາມາດເຈາະ: 16mm ສໍາລັບພາກສ່ວນເຫຼັກ, 20mm ສໍາລັບພາກສ່ວນອາລູມິນຽມ, ເຈາະເຈາະ 100 ຂໍ້ມູນຈໍາເພາະ, ຮູບແບບອາຫານ: servo feed, ຫນຶ່ງ motor ຕົ້ນຕໍ: 3KW, ຫົວພະລັງງານແລະສ່ວນການປະມວນຜົນຮູສາມາດປັບໄດ້ດ້ວຍຕົນເອງ. ແລະລົງ, ກ່ອນທີ່ຈະປັບ, ຖອດສະລັອດສອງດ້ານເທິງແລະລຸ່ມຂອງສະໄລ້, ໝຸນວົງລໍ້ເພື່ອຍົກແລະຫຼຸດລົງຫົວພະລັງງານ, ແລະຮັດສອງສອກຫຼັງຈາກຫົວພະລັງງານຖືກຕັ້ງໄວ້ເພື່ອປ້ອງກັນບໍ່ໃຫ້ຫົວພະລັງງານເລື່ອນອອກ. ດ້ວຍຕົວມັນເອງ; 2 ຫົວພະລັງງານເຈາະ: ຄວາມອາດສາມາດເຈາະ: 13mm ສໍາລັບພາກສ່ວນເຫຼັກ, 16mm ສໍາລັບພາກສ່ວນອາລູມິນຽມ, ເຈາະເຈາະ 80 ສະເພາະ, ຮູບແບບອາຫານ: servo feed, ຫນຶ່ງ motor ຕົ້ນຕໍ: 2.3KW, ເຈາະແລະ tapping heads (JT16) ໄດ້ຖືກຕິດຕັ້ງ, ແລະ. ຄວາມສູງສູນກາງຂອງພາກສ່ວນສາມາດປັບໄດ້ດ້ວຍຕົນເອງຂຶ້ນແລະລົງ. ຕິດຕັ້ງດ້ວຍເຄື່ອງຕັດອັດຕະໂນມັດຫ້າສະຖານີເພື່ອບັນລຸການຈັດຕໍາແຫນ່ງຫ້າສະຖານີ, ແລະແຕ່ລະເຄື່ອງມືສາມາດປັບໄປຂ້າງຫນ້າ, ຫລັງ, ຊ້າຍແລະຂວາ. ງ່າຍທີ່ຈະໂຫຼດແລະ unload. ແຕ່ລະ spindle ມີການຄວບຄຸມເອກະລາດແລະຫນ້າທີ່ປັບດ້ວຍມື. ລູກປືນ spindle ແມ່ນລູກປືນ Harbin ທັງຫມົດ; ລະບົບ lubrication ອັດຕະໂນມັດ intermittent oiler, ຫົວພະລັງງານເຈາະແລະ tapping head power ມີຫນ້າທີ່ໄວ, ໄປຂ້າງຫນ້າຊ້າ, ເຮັດວຽກໄປຂ້າງຫນ້າແລະໄວກັບຄືນໄປບ່ອນ.

ການໄຫຼຂອງຂະບວນການ: ເລີ່ມຕົ້ນເຄື່ອງຈັກ → ການໂຫຼດວັດສະດຸດ້ວຍຕົນເອງກັບຕໍາແຫນ່ງໂຫຼດ → ຫັນ turntable ໄປສະຖານີທໍາອິດ → ສາມສະຖານີຂະບວນການເຈາະແລະປາດຢາງໃນເວລາດຽວກັນ → unloading ຄູ່ມື → ເຂົ້າໄປໃນວົງຈອນທີສອງ.

ໂຄງປະກອບການຕົ້ນຕໍຂອງເຄື່ອງມື:

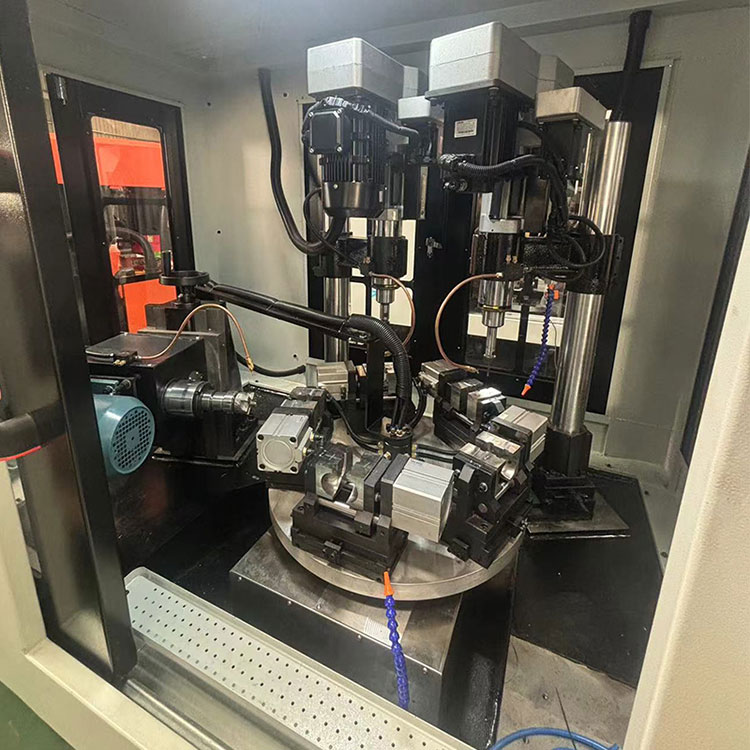

ການແຜ່ກະຈາຍຂອງຫົວພະລັງງານ: ຫົວພະລັງງານອອກຕາມລວງນອນສໍາລັບການເຈາະແລະ milling ປະເຊີນຫນ້າ, ຫນຶ່ງຫນ່ວຍ spindle ເຈາະຕັ້ງ, ສອງຫນ່ວຍ spindle tapping ຕັ້ງ, ຫ້າສະຖານີ turntable ອັດຕະໂນມັດການແບ່ງປັນ, ຫນຶ່ງຖານ; ລະບົບວົງຈອນຫນຶ່ງຊຸດ, ຫ້າຊຸດຂອງອຸປະກອນ, ແລະຫນຶ່ງຊຸດຂອງການປົກປ້ອງໂລຫະແຜ່ນທີ່ປິດລ້ອມຢ່າງເຕັມສ່ວນ.
