Slant Bed CNC Lathe ກັບ Servo Turret ແລະ Tailstock

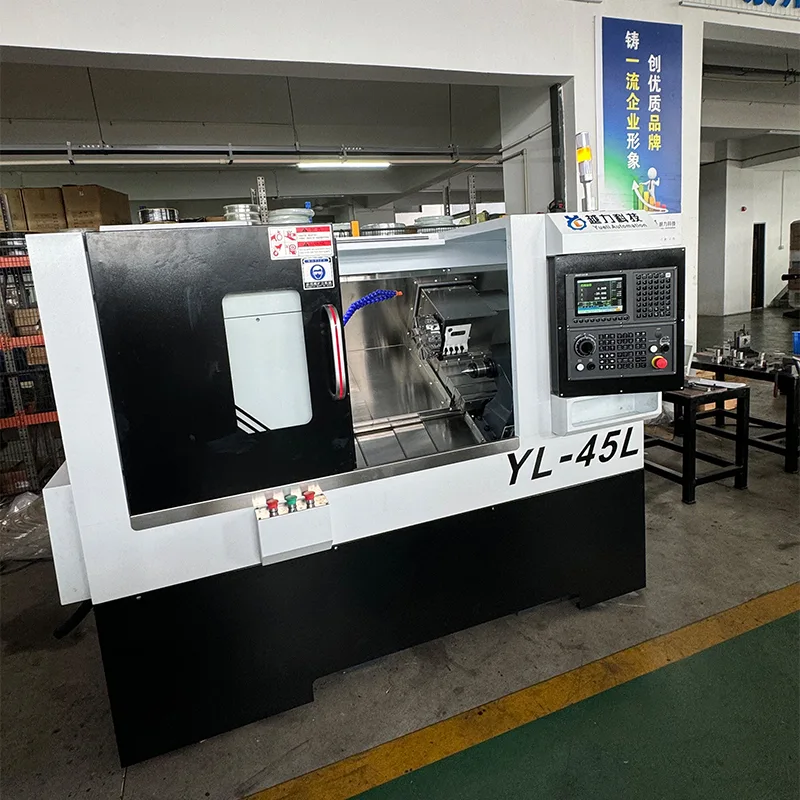

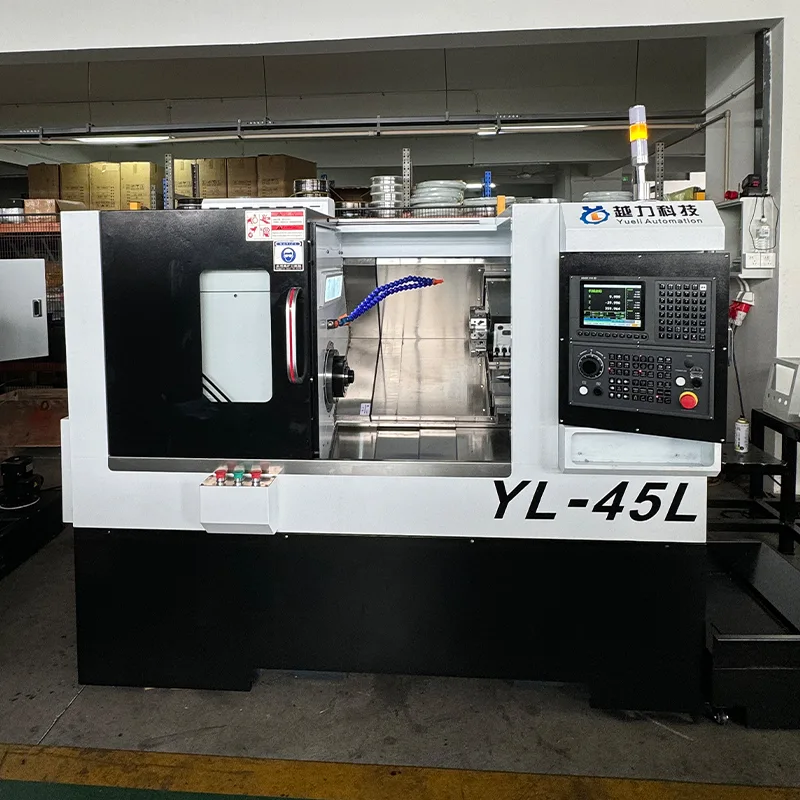

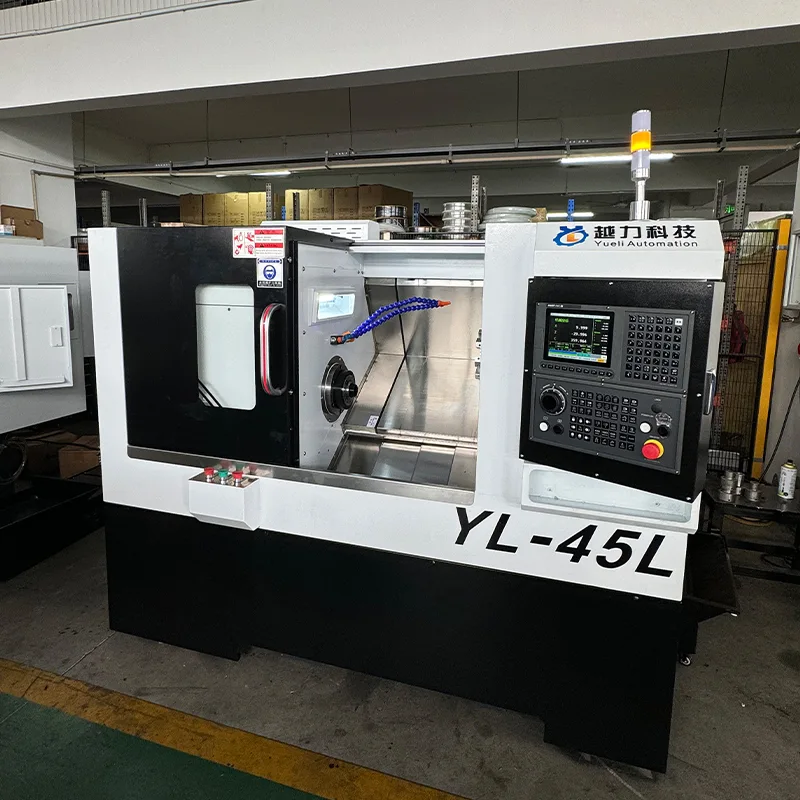

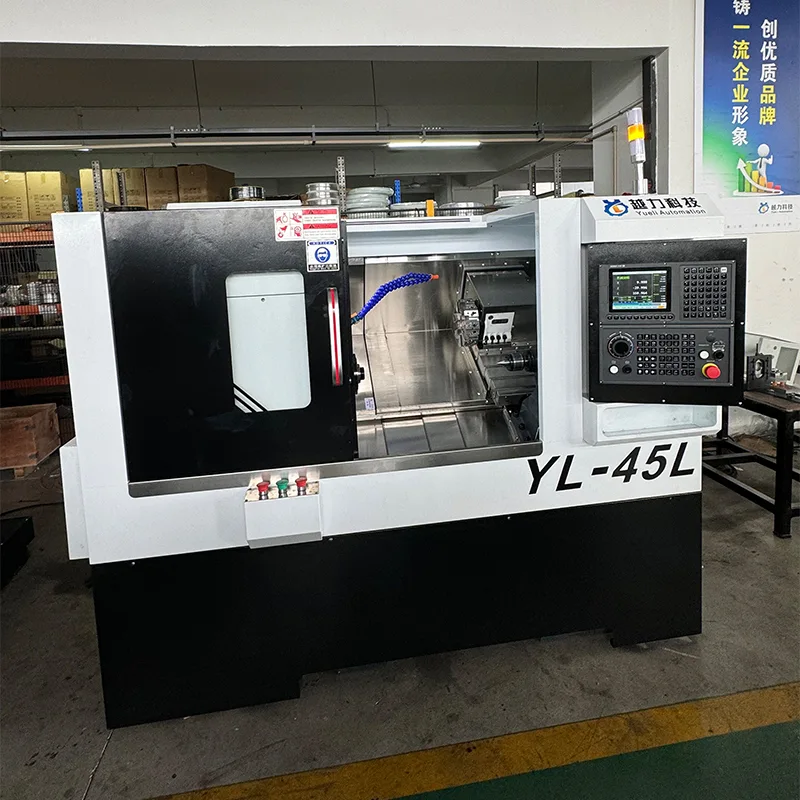

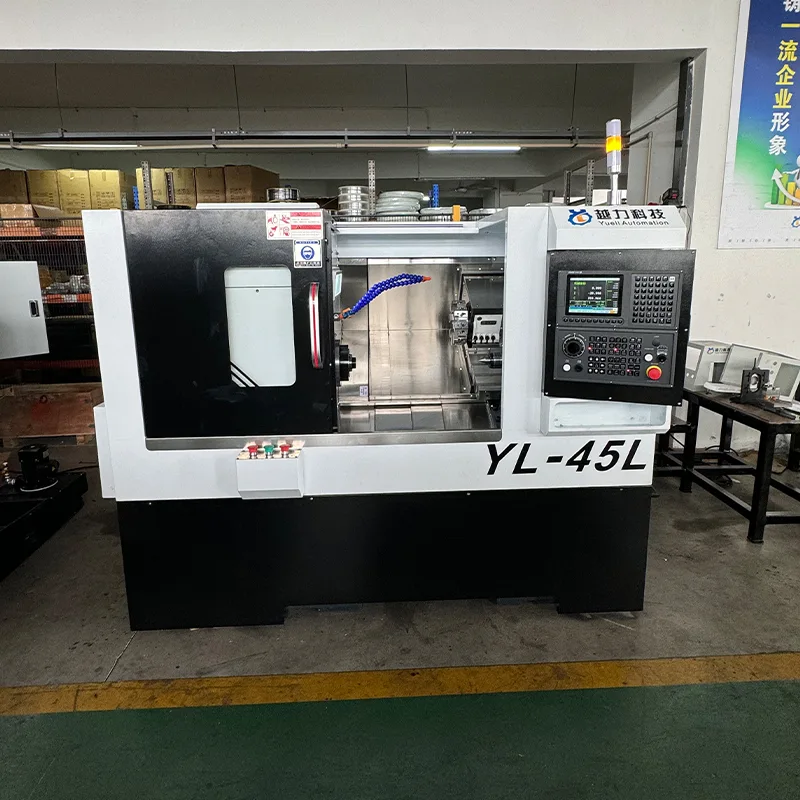

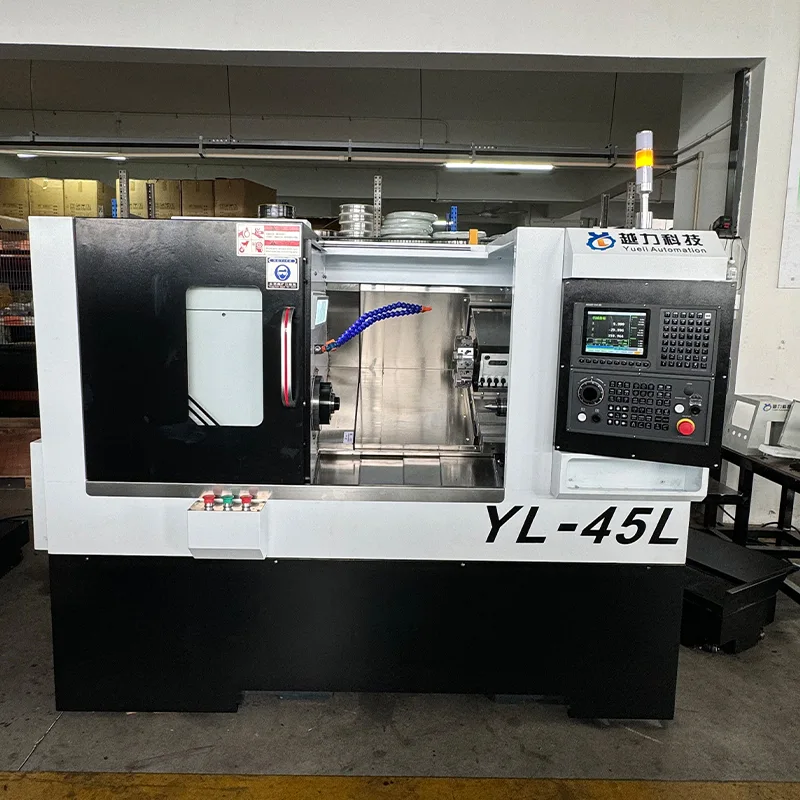

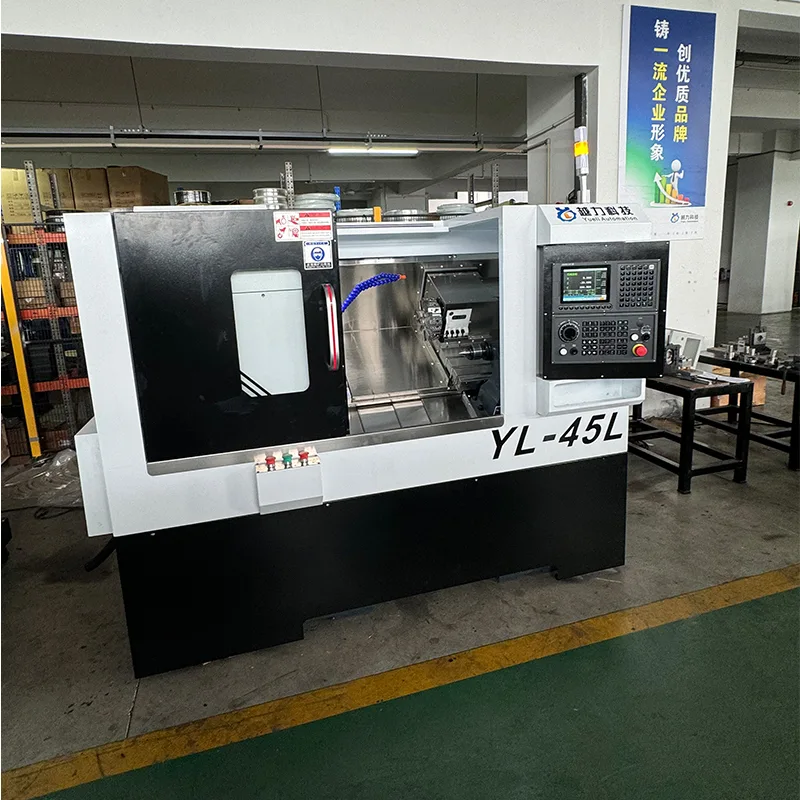

Slant Bed CNC Lathe with Servo Turret and Tailstock (model YL-45L) ແມ່ນຜະລິດໂດຍ Quanzhou Yueli Automation Equipment Co., Ltd. ເຄື່ອງມີການອອກແບບຕຽງນອນ slant 30 ອົງສາທີ່ມີ 63 servo turret ສໍາລັບເຄື່ອງມື. ມັນໄດ້ຖືກຕິດຕັ້ງດ້ວຍລະບົບ CNC Oi-TF PLUS (5), Japan THK 32mm precision ball screws ແລະ 30mm precision linear roller guides, ສະຫນອງການປະຕິບັດເຄື່ອງຈັກທີ່ຫມັ້ນຄົງແລະຖືກຕ້ອງ. ຄວາມໄວ spindle ຕັ້ງແຕ່ 0 ຫາ 5000 RPM ກັບມໍເຕີ spindle Huahong 7.5KW. ເຄື່ອງມີ tailstock ຄູ່ມືເສັ້ນທີ່ມີ propulsion ບົບໄຮໂດຼລິກ, ການເດີນທາງ tailstock ແມ່ນ 500mm, ແລະ tailstock taper ແມ່ນ MT4. ເສັ້ນຜ່າສູນກາງການຫັນສູງສຸດແມ່ນ 375mm, ແລະຄວາມຍາວເຄື່ອງຈັກສູງສຸດແມ່ນ 380mm ກັບ chuck.

ຂໍ້ມູນຈໍາເພາະ

ຕົວກໍານົດການດ້ານວິຊາການດັ່ງຕໍ່ໄປນີ້ນໍາໃຊ້ກັບ Slant Bed CNC Lathe ກັບ Servo Turret ແລະ Tailstock.

ການຕັ້ງຄ່າຫຼັກ

ເຄື່ອງກຶງ CNC Bed Slant ກັບ Servo Turret ແລະ Tailstock ແມ່ນມີສ່ວນປະກອບສໍາຄັນຕໍ່ໄປນີ້.

ອຸປະກອນເສີມມາດຕະຖານ

ອຸປະກອນເສີມຕໍ່ໄປນີ້ແມ່ນລວມເຂົ້າກັບເຄື່ອງກຶງ CNC Bed Slant ກັບ Servo Turret ແລະ Tailstock.

ໂຄງສ້າງເຄື່ອງຈັກແລະລັກສະນະທີ່ສໍາຄັນ

ເຄື່ອງກຶງ CNC Bed Slant ກັບ Servo Turret ແລະ Tailstock ປະກອບດ້ວຍລັກສະນະໂຄງສ້າງແລະການປະຕິບັດຕໍ່ໄປນີ້.

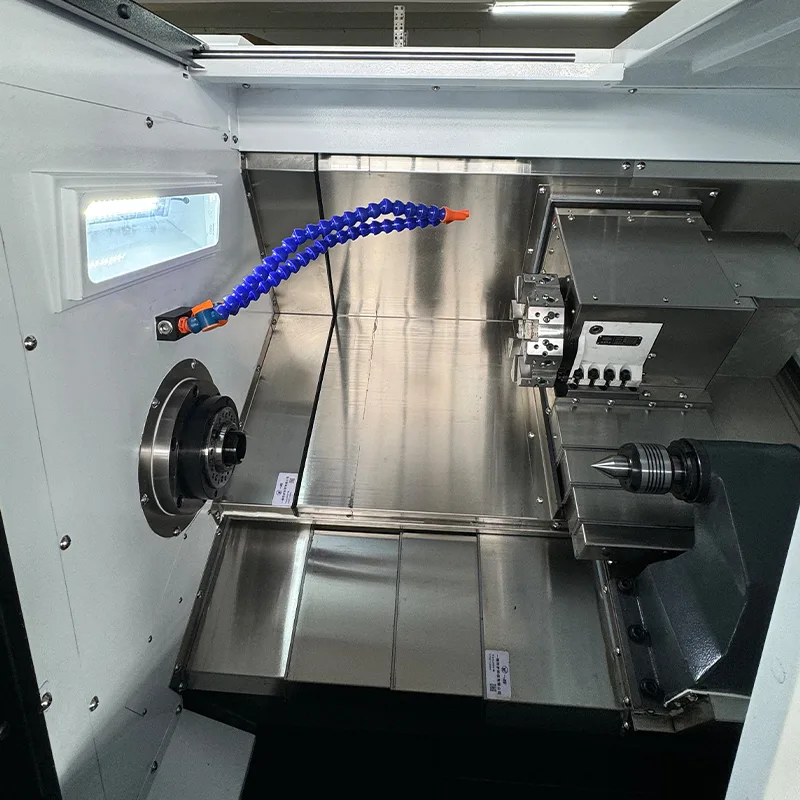

· ຕຽງນອນ: ການອອກແບບຕຽງນອນສະຫຼັບ 30 ອົງສາເພື່ອຄວາມແຂງແກ່ນ ແລະ ປະສິດທິພາບການໄຫຼຂອງຊິບ.

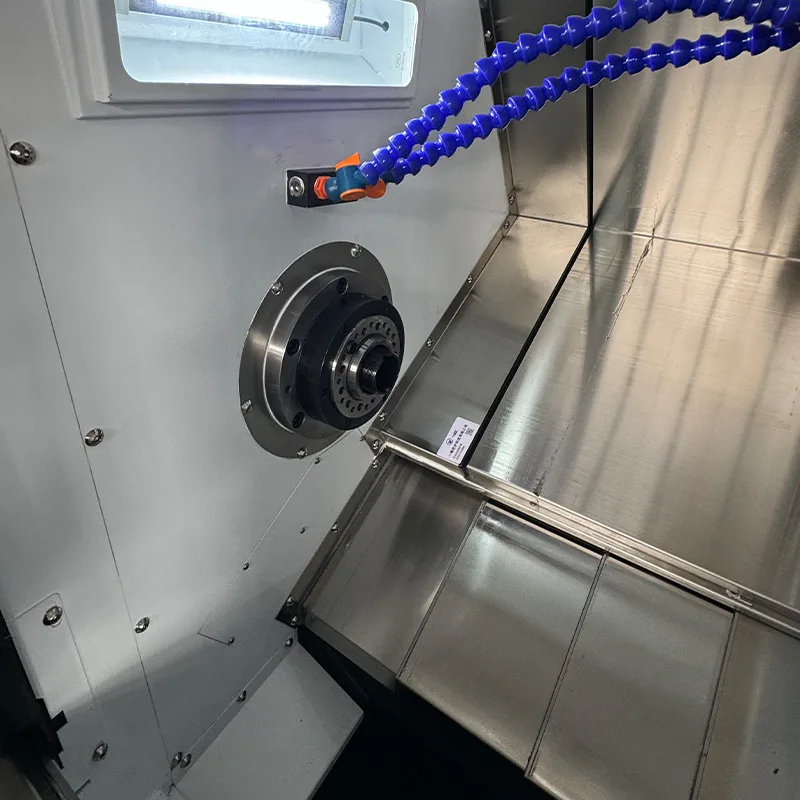

· Spindle: Cartridge ຄວາມແມ່ນຍໍາ spindle ປະກອບກັບຍີ່ປຸ່ນ NSK bearings. Spindle ແບບ A2-5 ມີເສັ້ນຜ່າສູນກາງ 170mm. ລະດັບຄວາມໄວ 0-5000 RPM.

· ຄູ່ມືແນະນຳ: Japan THK 30mm precision linear roller guides. ແກນ X ມີ 4 ຕັນມາດຕະຖານ, ແກນ Z ມີ 4 ຕັນຂະຫຍາຍ.

· ບານສະກູ: Japan THK 32mm precision ball screws with 10mm pitch for both X and Z axes.

· ເຄື່ອງມື: 63 servo turret ສໍາລັບການປ່ຽນເຄື່ອງມືອັດຕະໂນມັດ.

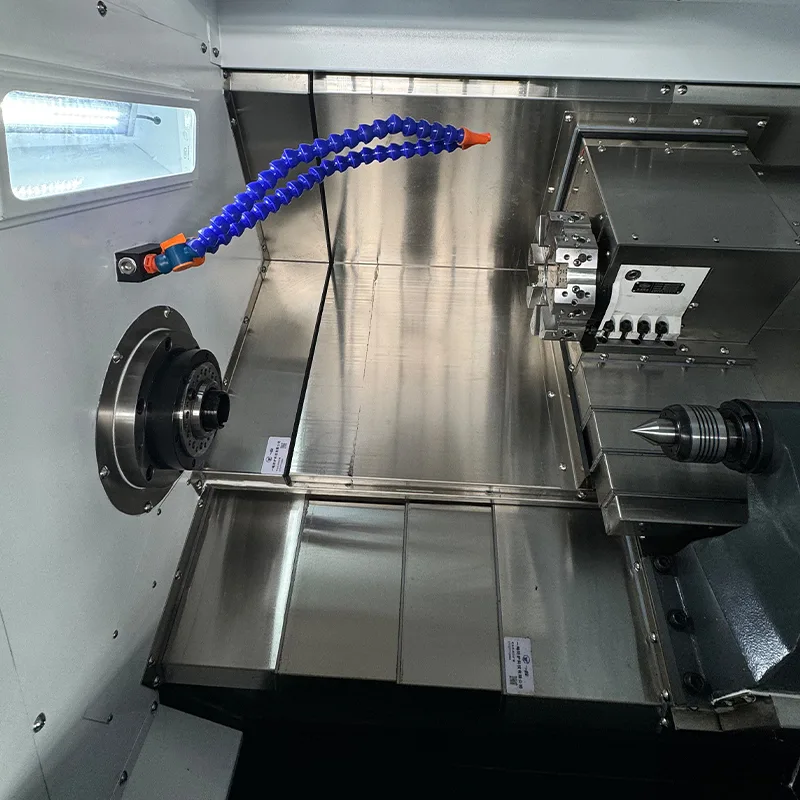

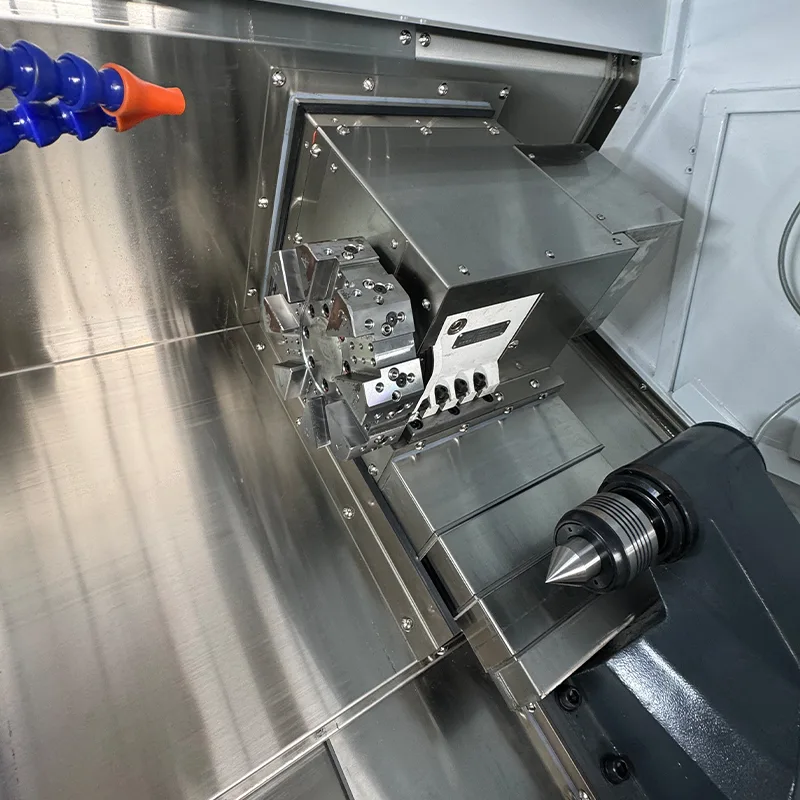

· tailstock: ຄູ່ມື Linear tailstock ກັບ propulsion ບົບໄຮໂດຼລິກ. ການເດີນທາງຫາງ 500mm. Tailstock taper MT4.

· ການເຊື່ອມຕໍ່ມໍເຕີ: ມໍເຕີຫຼັກທີ່ມີສາຍແອວຂັບ, ມໍເຕີ X ແລະ Z ກັບໄດໂດຍກົງ.

ຂໍ້ມູນການສັ່ງຊື້

ລາຄາ ແລະລາຍລະອຽດການສັ່ງຊື້ຕໍ່ໄປນີ້ນຳໃຊ້ກັບເຄື່ອງກຶງ CNC Bed Slant ກັບ Servo Turret ແລະ Tailstock.

· ຊື່​ຜະ​ລິດ​ຕະ​ພັນ: Slant Bed CNC Lathe (ປະເພດ Turret ເຄື່ອງມື)

· Model: YL-45L

·ເງື່ອນໄຂການຊໍາລະເງິນ: ເງິນຝາກ 30%, ຍອດເງິນກ່ອນການຂົນສົ່ງ

· ການ​ຮັບ​ປະ​ກັນ: 1 ປີ​ສໍາ​ລັບ​ພາກ​ສ່ວນ (ບໍ່​ລວມ​ຄ່າ​ເສຍ​ຫາຍ​ທີ່​ເຮັດ​ໃຫ້​ຄົນ​)

· ອາກອນ: ລວມ VAT 13%.

· ຄ່າຂົນສົ່ງ: ລວມ

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

ລະ​ບົບ​ການ​ຄວບ​ຄຸມ​ຂອງ slant bed ນີ້ CNC lathe?

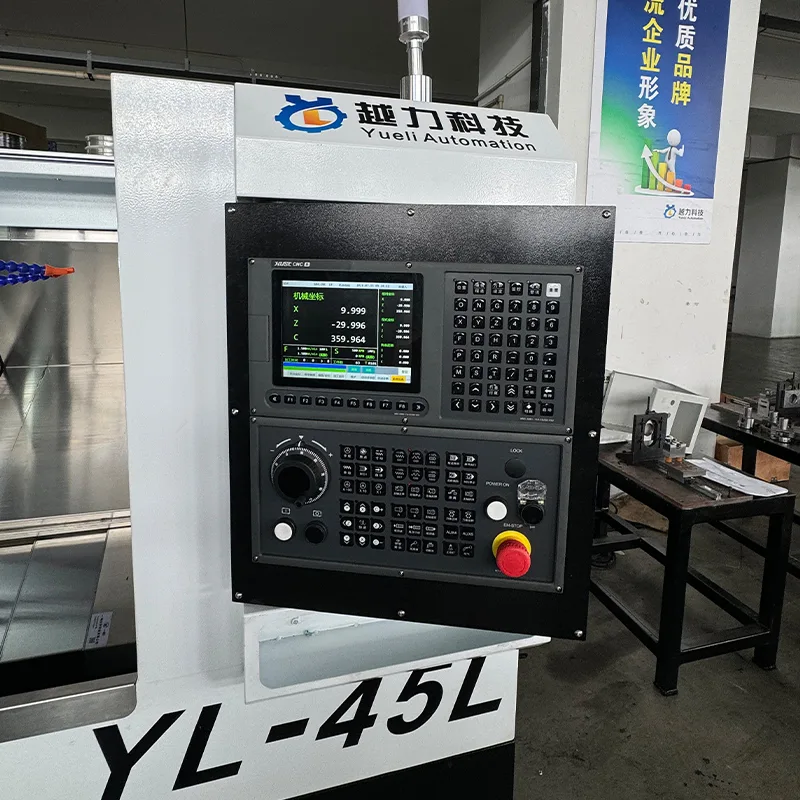

ເຄື່ອງກຶງ CNC ຕຽງນອນໃຊ້ລະບົບ CNC FANUC Oi-TF PLUS (5) ທີ່ມີມໍເຕີ FANUC servo ແລະໄດສໍາລັບແກນ X ແລະ Z.

ການເດີນທາງແກນ X ແລະ Z ຂອງເຄື່ອງນີ້ແມ່ນຫຍັງ?

ການເດີນທາງແກນ X ແມ່ນ 200mm, ແລະການເດີນທາງແກນ Z ແມ່ນ 460mm.ຄວາມໄວ spindle ແລະພະລັງງານ motor spindle ແມ່ນຫຍັງ?

ຊ່ວງຄວາມໄວຂອງ spindle ແມ່ນ 0 ຫາ 5000 RPM, ແລະພະລັງງານ motor spindle ແມ່ນ 7.5KW ຈາກ Huahong.

ເຄື່ອງ​ນີ້​ມີ​ຕຽງ​ແລະ​ເຄື່ອງ​ມື​ແບບ​ໃດ?

ເຄື່ອງມີຕຽງນອນ 30 ອົງສາທີ່ມີ 63 servo turret ສໍາລັບການປ່ຽນເຄື່ອງມືອັດຕະໂນມັດ.

ຄໍາແນະນໍາແລະສະກູບານມີຄຸນລັກສະນະແນວໃດ?

ແກນ X ແລະ Z ໃຊ້ສະກູບານທີ່ມີຄວາມແມ່ນຍໍາ 32 ມມແລະຄູ່ມືມ້ວນເສັ້ນທີ່ມີຄວາມແມ່ນຍໍາ 30 ມມ, ທັງຈາກຍີ່ປຸ່ນ THK.

ນ້ໍາຫນັກແລະຂະຫນາດຂອງເຄື່ອງກຶງ CNC ນີ້ແມ່ນຫຍັງ?

ຂະຫນາດເຄື່ອງແມ່ນ 1875 × 1021 × 1263 ມມ, ແລະນ້ໍາຫນັກປະມານ 1.8 ໂຕນ.

ເຄື່ອງມີ tailstock ປະເພດໃດແດ່?

ເຄື່ອງມີ tailstock ຄູ່ມືເສັ້ນທີ່ມີ propulsion ບົບໄຮໂດຼລິກ, ການເດີນທາງ tailstock ແມ່ນ 500mm, ແລະ tailstock taper ແມ່ນ MT4.
