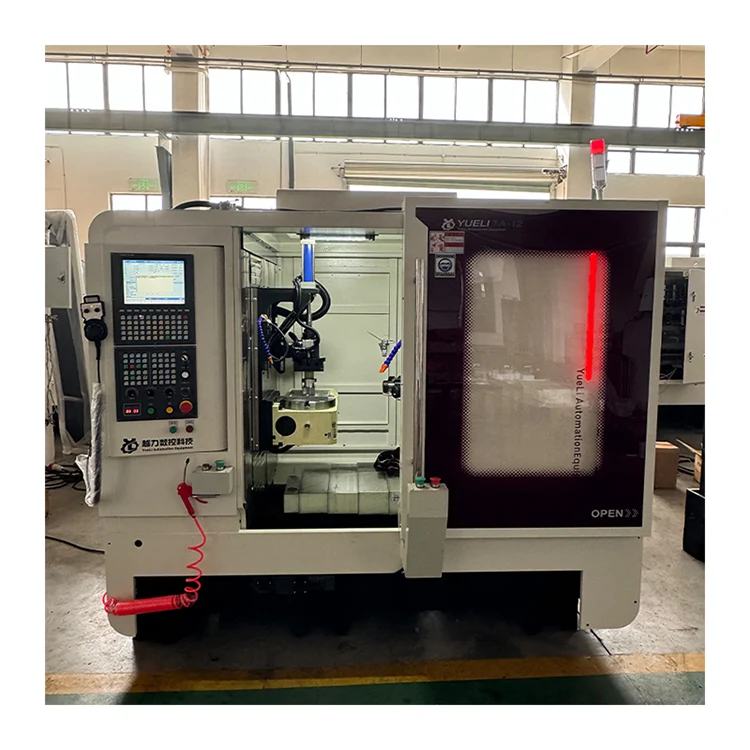

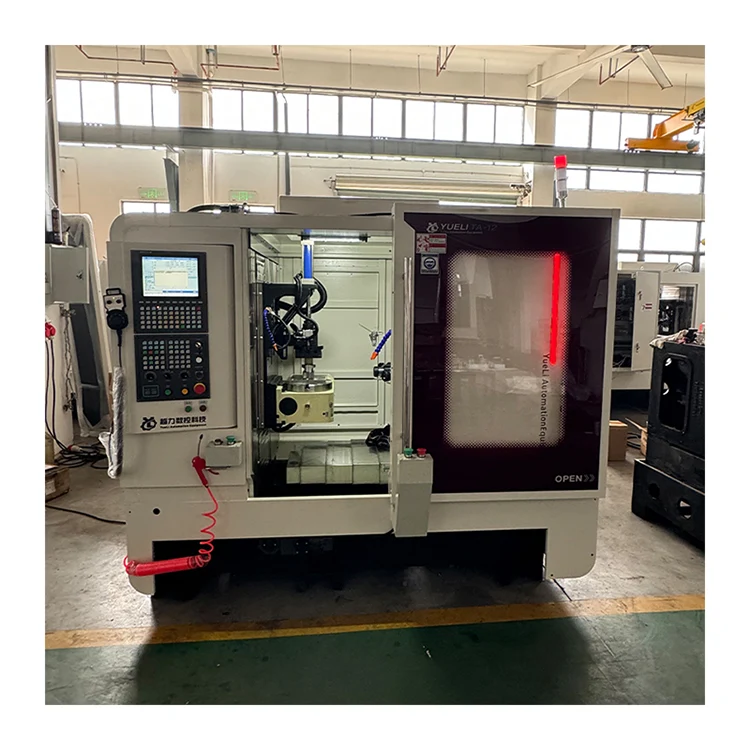

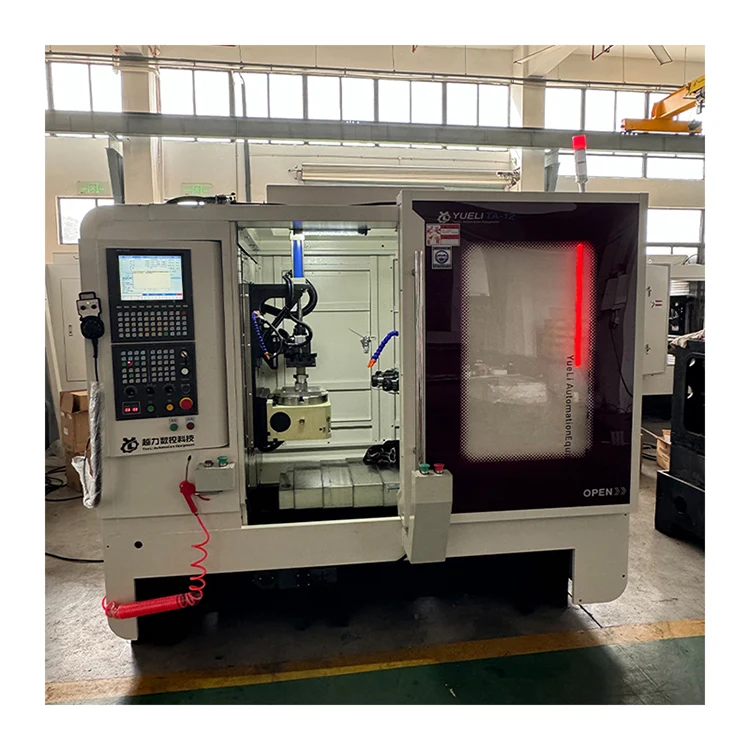

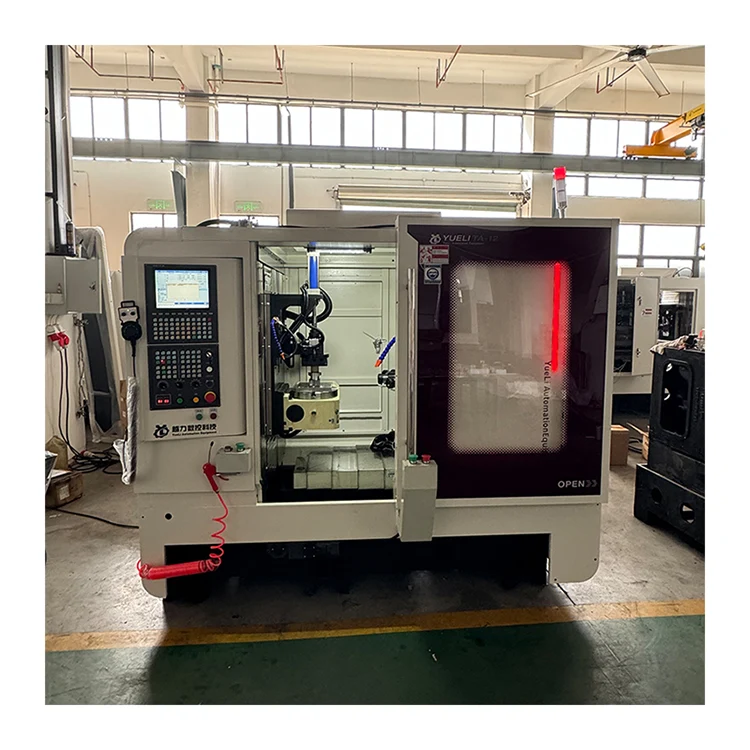

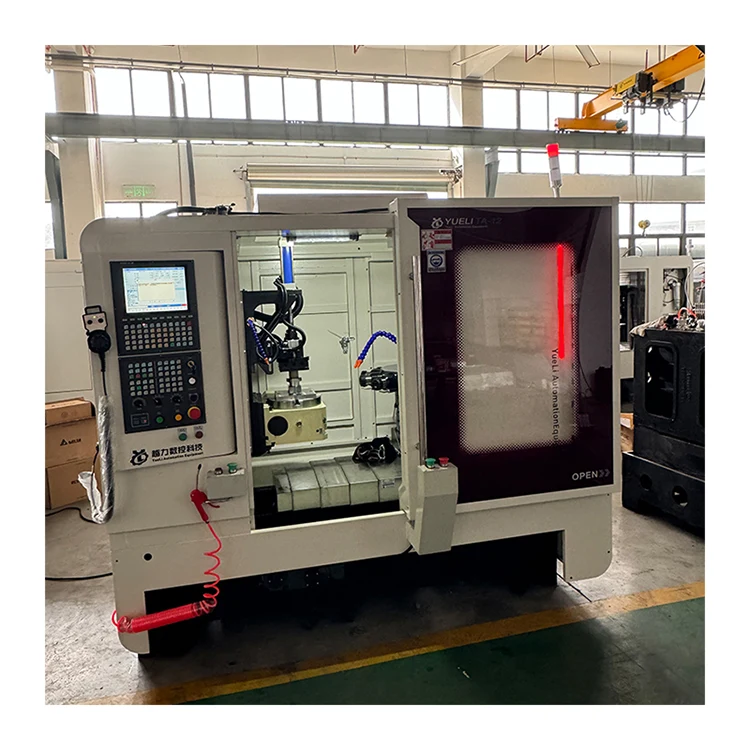

Horizontal 12-Spindle CNC Turret ເຄື່ອງ

Yueli's Horizontal 12-Spindle CNC Turret Machine (ແບບພາຍໃນ TA-12) ແມ່ນເຄື່ອງ CNC turret ລວງນອນທີ່ມີ 12 spindles. ມາພ້ອມກັບລະບົບ Hust CNC, 12-station turret rotary, 5.5KW-7.5KW spindle motor, ER40 spindle interface. ນ້ໍາຫນັກສຸດທິຂອງເຄື່ອງຈັກແມ່ນ 3500KG.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Horizontal 12-Spindle CNC Turret Machine (ແບບພາຍໃນ TA-12) ແມ່ນຜະລິດໂດຍ Quanzhou Yueli Automation Equipment Co., Ltd. ເຫມາະສໍາລັບການຜະລິດແລະການປຸງແຕ່ງ batches ຂະຫນາດໃຫຍ່ແລະຂະຫນາດກາງ. ເຄື່ອງມີຮູບລັກສະນະທີ່ລຽບງ່າຍແລະກວ້າງຂວາງ, ການດໍາເນີນງານງ່າຍດາຍແລະ intuitive, ແລະການປັບຕົວທີ່ສະດວກສະບາຍ. ດ້ວຍການຄວບຄຸມ CNC, ມັນສະຫນອງອັດຕະໂນມັດທີ່ສູງຂຶ້ນ, ຄວາມຫນ້າເຊື່ອຖືທີ່ດີ, ແລະຫຼຸດຜ່ອນຄວາມເຂັ້ມຂົ້ນຂອງແຮງງານ, ເຮັດໃຫ້ຄົນຫນຶ່ງສາມາດປະຕິບັດງານແລະຈັດການເຄື່ອງຈັກຫຼາຍ. ຜະລິດຕະພັນນີ້ເປັນອຸປະກອນການຕ້ານມົນລະພິດປະສິດທິພາບສູງທີ່ເຫມາະສົມ.

ແນະນຳຜະລິດຕະພັນ

Horizontal 12-Spindle CNC Turret Machine ແມ່ນເຫມາະສົມສໍາລັບການຜະລິດແລະການປຸງແຕ່ງຂອງ batches ຂະຫນາດໃຫຍ່ແລະຂະຫນາດກາງ. ຮູບລັກສະນະຂອງເຄື່ອງແມ່ນກ້ຽງແລະໃຈກວ້າງ, ການດໍາເນີນງານແມ່ນງ່າຍດາຍແລະ intuitive, ແລະການປັບແມ່ນສະດວກ. ການຄວບຄຸມ CNC ໄດ້ຖືກຮັບຮອງເອົາ, ລະດັບຂອງອັດຕະໂນມັດແມ່ນສູງຂຶ້ນ, ຄວາມຫນ້າເຊື່ອຖືແມ່ນດີ, ຄວາມເຂັ້ມຂົ້ນຂອງແຮງງານຂອງຜູ້ປະຕິບັດການຫຼຸດລົງ, ແລະການດໍາເນີນງານແລະການຄຸ້ມຄອງຂອງຫນຶ່ງຄົນແລະເຄື່ອງຈັກຫຼາຍແມ່ນສາມາດຮັບຮູ້ໄດ້.

ພາລາມິເຕີການຕັ້ງຄ່າດ້ານວິຊາການ

ອົງປະກອບ ແລະຂໍ້ມູນສະເພາະຕໍ່ໄປນີ້ນຳໃຊ້ກັບເຄື່ອງຈັກ 12-Spindle CNC Turret Horizontal.

ບໍ່.	ອົງປະກອບ	ຂໍ້ມູນຈໍາເພາະ	ຈຳນວນ	ຍີ່ຫໍ້
1	ແທ່ນ	HT250, ຫຼັງຈາກ reheating ແລະການປິ່ນປົວຜູ້ສູງອາຍຸ	1	Yueli
2	ຖັນ	HT250, ຫຼັງຈາກ reheating ແລະການປິ່ນປົວຜູ້ສູງອາຍຸ	1	Yueli
3	ແກນທີ 4	HT250, ຫຼັງຈາກ reheating ແລະການປິ່ນປົວຜູ້ສູງອາຍຸ	1	Yueli
4	ບ່ອນເຮັດວຽກ	HT250, ຫຼັງຈາກ reheating ແລະການປິ່ນປົວຜູ້ສູງອາຍຸ	1	Yueli
5	Spindle bearing		8	C&U
6	ມໍເຕີ servo ແກນ X	2.0KW, ຄວາມໄວສູງສຸດ stroke 350mm, ຄວາມໄວສູງສຸດ 30m/min	1
	ສະກູບານແກນ X	R32 10	1
	X axis linear guide	RGH30HA	2
7	ມໍເຕີ servo ແກນ Y	1.5KW, ຄວາມໄວສູງສຸດ stroke 400mm, ຄວາມໄວສູງສຸດ 30m/min	1
	ສະກູບານແກນ Y	R32 10	1
	ຄູ່ມືເສັ້ນແກນ Y	RGH30HA	2
8	ມໍເຕີ servo ແກນ Z	3.0KW, ຄວາມໄວສູງສຸດ stroke 300mm, ຄວາມໄວສູງສຸດ 30m/min	1
	ສະກູບານແກນ Z	R32 10	1
	ຄູ່ມືເສັ້ນແກນ Z	RGH30HA	2
9	ຂະຫນາດບ່ອນເຮັດວຽກ	300×300ມມ	1

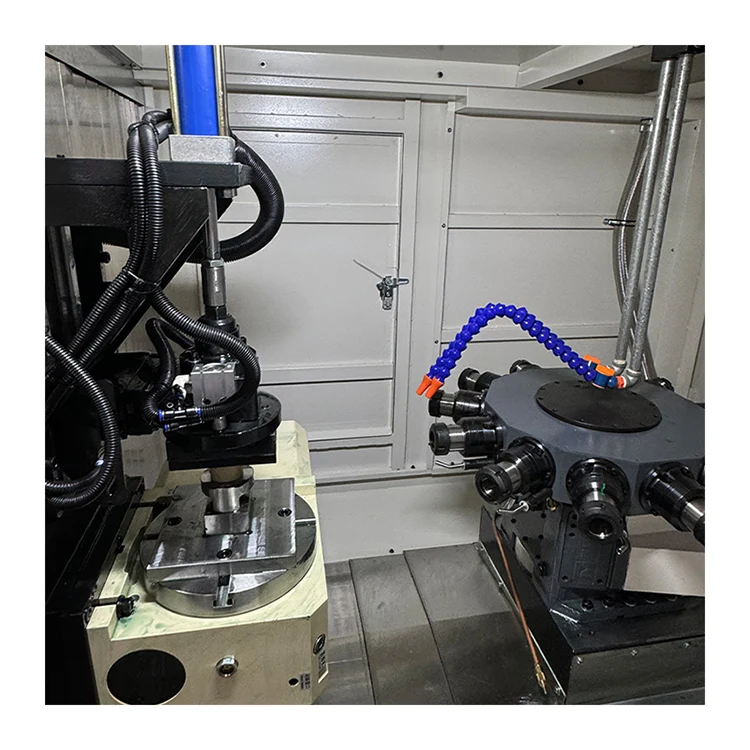

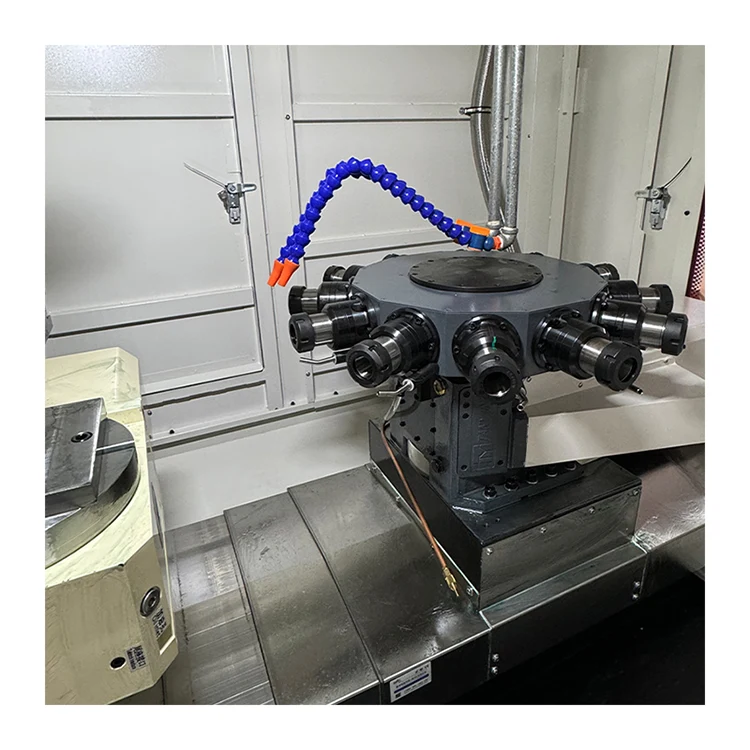

10	turret rotary	12 spindles	1
11	ພະລັງງານມໍເຕີ spindle Servo	5.5KW-7.5KW		ທາງເລືອກ
12	ການປະຕິວັດ spindle	0-3000 rpm
13	ການໂຕ້ຕອບ spindle	ER40
14	ຄວາມອາດສາມາດເຈາະ (ທອງແດງຜ່ານຮູ)	Ф60ມມ
15	ການປາດຢາງສູງສຸດ (ທອງແດງ)	50×3ມມ
16	ເວລາປ່ຽນເຄື່ອງມື spindle turret	0.8 ວິ / 180°
17	ມໍເຕີປ່ຽນເຄື່ອງມື	750W		ການປ່ຽນແປງເຄື່ອງມື Servo
18	ເສັ້ນຜ່າສູນກາງເຄື່ອງມືສູງສຸດ	120 ມມ
19	ໝຸນແກນທີ 4	YT200R
20	ຂະໜາດ (L×W×H)	2200×1765×1922ມມ		ດ້ວຍການປົກຫຸ້ມຂອງໂລຫະແຜ່ນ
21	ນ້ຳໜັກສຸດທິ	3500KG
22	ຄວາມຍາວສູງສຸດຂອງເຄື່ອງມື (ຫນ້າປາຍ spindle)	200 ມມ
23	ໄສ້	ການປົກຫຸ້ມຂອງ telescopic ສະແຕນເລດ
24	ລະບົບ CNC	Hust	1	ໄຕ້ຫວັນ
25	ລະບົບໄຮໂດຼລິກ	ຟີນິກ	1	ໄຕ້ຫວັນ
26	ລະບົບຖອດຊິບ	ການກໍາຈັດຊິບກ້ຽວວຽນ	1
27	ມໍເຕີເຊີໂວ	Hust	5
	Spindle servo	Alpha 5.5KW	1
	ລະບົບການຄວບຄຸມເອເລັກໂຕຣນິກ	Shihlin contactors, Omron relay, ເຄື່ອງສະຫນອງພະລັງງານ Mingwei	1 ຊຸດ
	ສະຫຼັບອາກາດ			Shihlin
	Contactor			ABB
	Relay ຄວາມຮ້ອນ			ABB
	ປຸ່ມ			Schneider
	ສະຫຼັບພະລັງງານ			Delta
	ອົງປະກອບ pneumatic			ໄຕ້ຫວັນ AirTAC

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍ

ຕົວກໍານົດການດ້ານວິຊາການຕໍ່ໄປນີ້ນໍາໃຊ້ກັບ Horizontal 12-Spindle CNC Turret Machine.

ບໍ່.	ປະເພດ	ຂໍ້ມູນຈໍາເພາະ	ຂໍ້ສັງເກດ
1	ຈັງຫວະສູງສຸດຂອງແກນ X	350 ມມ
2	ຈັງຫວະສູງສຸດຂອງແກນ Y	400 ມມ
3	ຈັງຫວະສູງສຸດຂອງແກນ Z	300 ມມ
4	X/Y/Z ຄວາມໄວເຄື່ອນທີ່ໄວທີ່ສຸດ	30 m / ນາທີ
5	ຈໍານວນແກນ spindle	12 spindles
6	ເສັ້ນຜ່າສູນກາງເຈາະສູງສຸດ	60 ມມ	ທອງແດງ
7	ເສັ້ນຜ່າສູນກາງ tapping ສູງສຸດ	M50×3ມມ
8	ການປະຕິວັດ spindle	0-3000 rpm
9	ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງຂຸມ	0.008ມມ
10	ເຮັດຊ້ຳຄວາມຖືກຕ້ອງຂອງການຈັດຕຳແໜ່ງ	0.008ມມ
11	ຂະໜາດເຄື່ອງ	2200×1765×1922ມມ
12	ນ້ຳໜັກເຄື່ອງ	3500KG
13	ລະບົບ CNC	Hust
14	ລະບົບໄຮໂດຼລິກ	ຟີນິກ
15	ລະບົບຖອດຊິບ	ການກໍາຈັດຊິບກ້ຽວວຽນ
16	ບານສະກູ / Linear slide	ໄຕ້ຫວັນ Hiwin
17	ມໍເຕີເຊີໂວ	Hust
18	Spindle servo	ອັນຟາ
19	AC contactor	Siemens
20	Relay	ໂອມຣອນ
21	ທໍ່ໄຮໂດຼລິກ	Yueli

ໂຄງສ້າງເຄື່ອງຈັກແລະການປະຕິບັດ

ເຄື່ອງເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນເອັນ 12 ລວງນອນ ມີລັກສະນະໂຄງສ້າງ ແລະ ປະສິດທິພາບຕໍ່ໄປນີ້.

· ສູນເຄື່ອງຈັກແບບງ່າຍດາຍ. ການຄວບຄຸມໂຄງການໃຊ້ລະບົບການຄວບຄຸມໄຕ້ຫວັນ Hust ທີ່ມີຟັງຊັນການກວດສອບເພື່ອຫຼີກເວັ້ນການທໍາລາຍທໍ່ຫຼືເຄື່ອງມືເນື່ອງຈາກວາວ solenoid ຫຼືຄວາມລົ້ມເຫຼວຂອງກະບອກສູບ. ການສົນທະນາທີ່ເປັນມິດກັບມະນຸດກັບເຄື່ອງຈັກເພື່ອປະຕິບັດງານໄດ້ງ່າຍ.

· ເໝາະສຳລັບການປະມວນຜົນຊິ້ນສ່ວນຂະໜາດໃຫຍ່ ແລະຂະໜາດກາງ. ການຍຶດຄັ້ງດຽວສຳເລັດແລ້ວ. ປະສິດທິພາບສູງແລະຄວາມແມ່ນຍໍາທີ່ດີ.

· ກົນໄກການປາດຢາງບໍ່ຈຳເປັນຕ້ອງປ່ຽນສະກູດນຳ. Pitch ແມ່ນມາດຕະຖານ. ປັກກິ່ງ CTB motor servo ຕົ້ນຕໍທີ່ມີການແປງຄວາມຖີ່ຂອງຕົນເອງປັບປຸງການ roughness ດ້ານ thread ແລະຮັບປະກັນຄວາມຖືກຕ້ອງ.

· ການຄົ້ນຄວ້າເອກະລາດ ແລະການພັດທະນາອົງປະກອບຫົວພະລັງງານ. ການຂັດຄວາມແມ່ນຍໍາ. ທົນທານຕໍ່ການສວມໃສ່ທີ່ດີ. ຊີວິດການບໍລິການຍາວ.

· ລະບົບ Hust CNC ອະນຸຍາດໃຫ້ຕັ້ງຄ່າຄວາມໄວອາຫານຕາມຄວາມຕ້ອງການ. ຫຼັງຈາກການນໍາໃຊ້ໃນໄລຍະຍາວ, screw ນໍາໃສ່ອອກ, ລະບົບມີການທໍາງານການຊົດເຊີຍເຄື່ອງມື.

· ແຕ່ລະພື້ນຜິວເລື່ອນດ້ວຍເຄື່ອງຈັກຈະໃຊ້ອຸປະກອນການຫຼໍ່ລື່ນອັດຕະໂນມັດແບບສູນກາງເພື່ອຮັບປະກັນຊີວິດການບໍລິການຂອງເຄື່ອງຈັກ.

· ການເຄື່ອນໄຫວຕາຕະລາງເລື່ອນທີ່ຂັບເຄື່ອນດ້ວຍມໍເຕີເຊີໂວ. ຫຼາຍຈຸດປະສານງານສາມາດຖືກຕັ້ງເປັນດິຈິຕອນ. ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງສູງ. ການສັ່ນສະເທືອນຕ່ໍາ. ຕອບສະໜອງໄວ.

· ໃນລະຫວ່າງການປະມວນຜົນ, ສະຖານະຂອງຊິ້ນວຽກຈະສະແດງຢູ່ໃນໜ້າຈໍສໍາຜັດ. ຟັງຊັນປຸກສໍາລັບຄວາມຜິດ.

· ການປົກປ້ອງທີ່ປິດລ້ອມຢ່າງເຕັມທີ່ຮັບປະກັນຄວາມປອດໄພສ່ວນຕົວ ແລະປັບປຸງສະພາບແວດລ້ອມການປະມວນຜົນ.

ອົງປະກອບໂຄງສ້າງຕົ້ນຕໍ

ເຄື່ອງ CNC Turret ແນວນອນ 12 Spindle ປະກອບດ້ວຍອົງປະກອບໂຄງສ້າງຕົ້ນຕໍຕໍ່ໄປນີ້.

· ຖັນ: 1 ຊຸດ

· ແກນທີ 4: 1 ຊຸດ

· ຖານ: 1 ຊຸດ

· ລະບົບອີເລັກໂທຣນິກ: 1 ຊຸດ

· ທໍ່ໄຮໂດລິກ: 1 ຊຸດ

· ລະບົບຖອດຊິບ: 1 ຊຸດ

ລະບົບໄຟຟ້າ

ເຄື່ອງ CNC Turret ແນວນອນ 12-ແກນ ໃຊ້ອົງປະກອບໄຟຟ້າຕໍ່ໄປນີ້.

· ປ່ຽງ solenoid: Taiwan AirTAC. ສະຖຽນລະພາບທີ່ດີ. ຄວາມດັນອາກາດບໍ່ສາມາດຕໍ່າກວ່າ 0.5MPa.

· AC contactor: Schneider. ສະຖຽນລະພາບທີ່ດີ.

· Relay: Omron. ສະຖຽນລະພາບທີ່ດີ.

ລະບົບການລະບາຍນ້ໍາ

ແຕ່ລະຫົວພະລັງງານຂອງເຄື່ອງຈັກ 12-Spindle CNC Turret Horizontal ແມ່ນຖືກຫລໍ່ລື່ນໂດຍມັນເບີ, ເຊິ່ງງ່າຍຕໍ່ການໃຊ້ແລະປະຕິບັດງານ, ຮັບປະກັນຊີວິດການບໍລິການຂອງຫນ້າດິນທີ່ຫລໍ່ລື່ນ.

ບໍ່.	ອົງປະກອບ	ນ້ຳມັນເຄື່ອງ	ວົງຈອນການລະບາຍນ້ໍາ
1	ການຫລໍ່ລື່ນອັດຕະໂນມັດ	30# ນ້ຳມັນເຄື່ອງ	ບໍ່ສາມາດຕ່ຳກວ່າພື້ນຜິວມາດຕະຖານໄດ້
2	ສະໄລ້ດ້ານ	30# ນ້ຳມັນເຄື່ອງ	ປັບຕາມຄວາມຕ້ອງການ
3	ເກິດ	ZL-2 Lithium Grease
4	ນ້ຳມັນໄຮໂດລິກ	46# ນ້ຳມັນໄຮໂດຼລິກຕ້ານການສວມໃສ່
