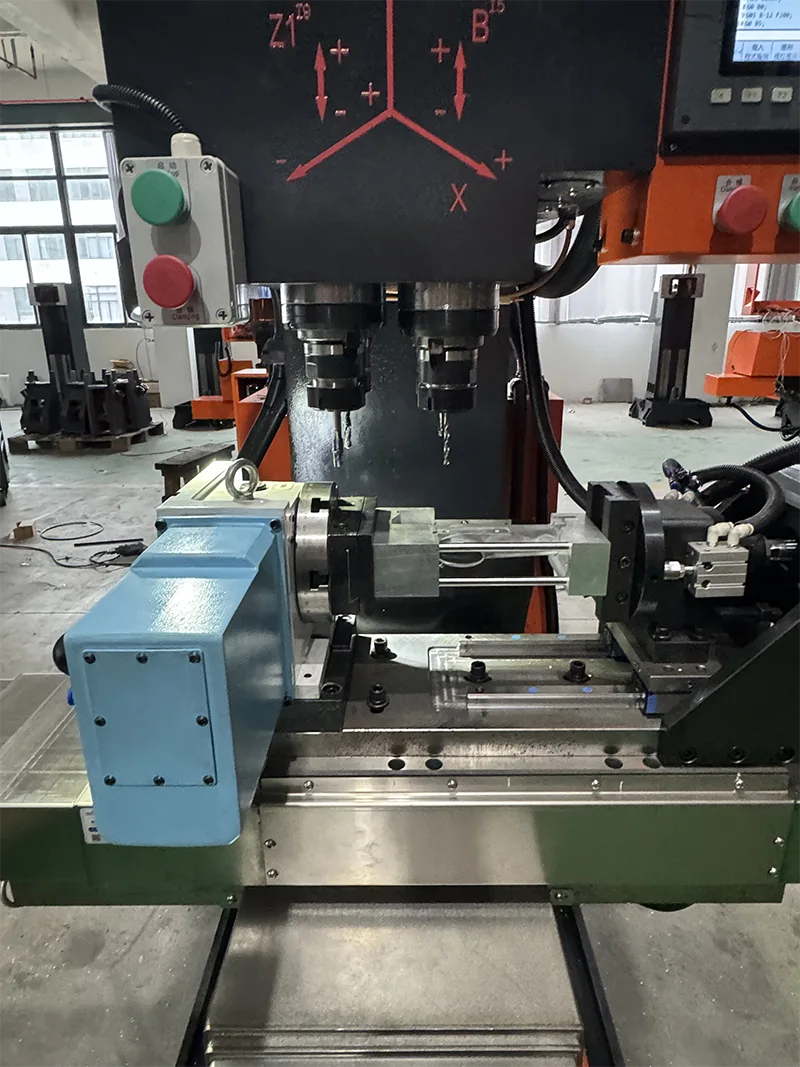

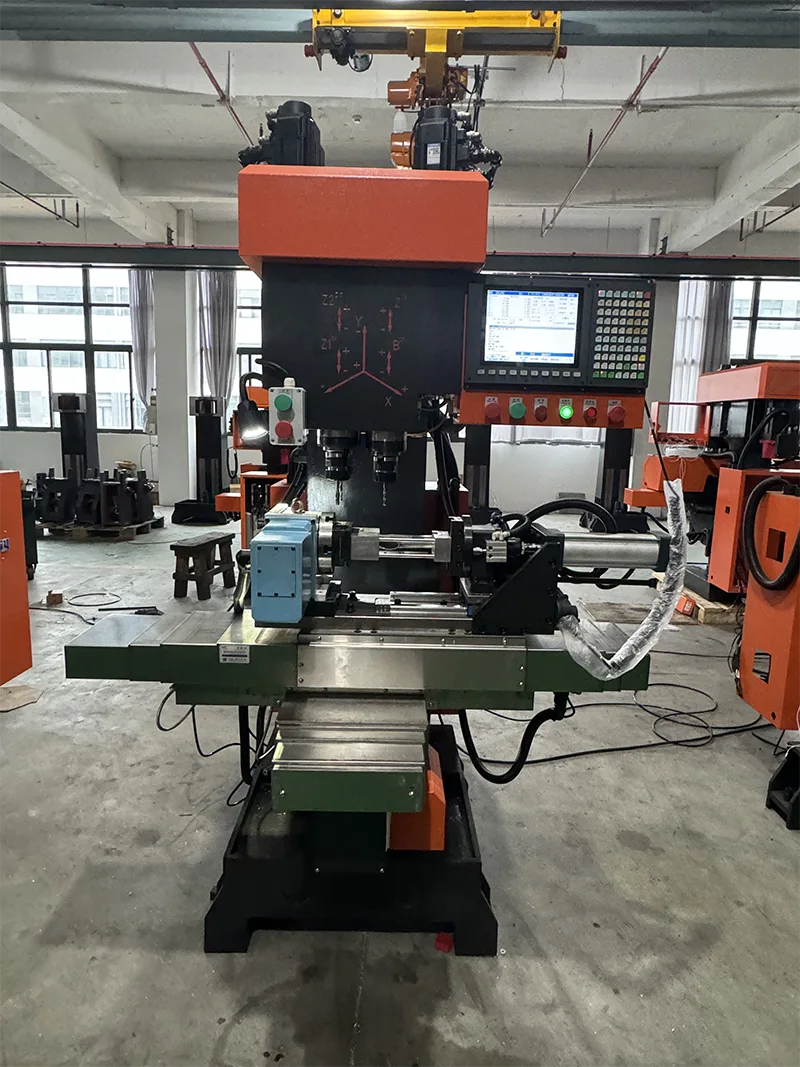

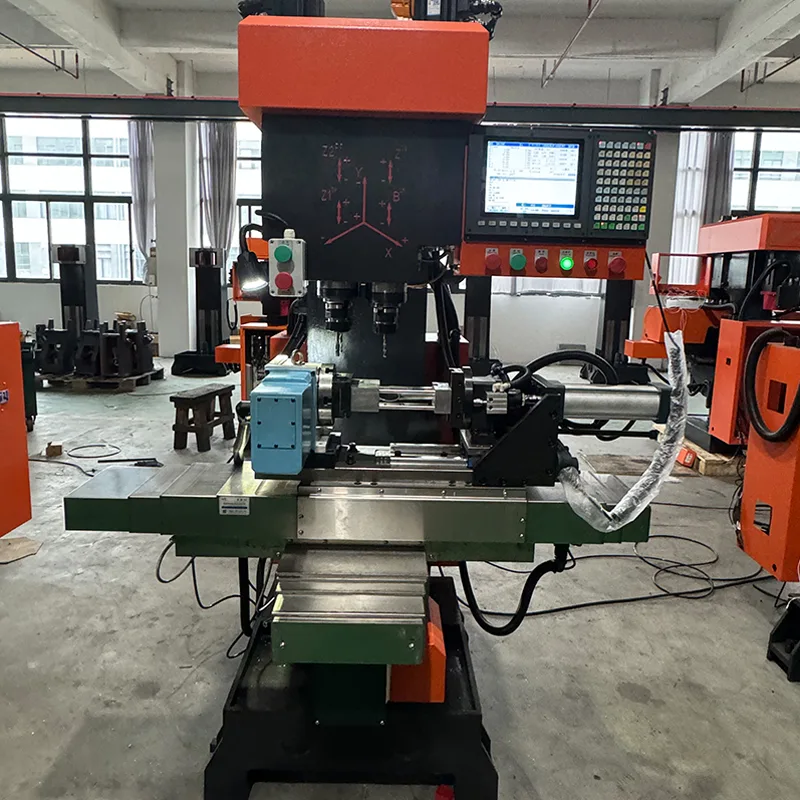

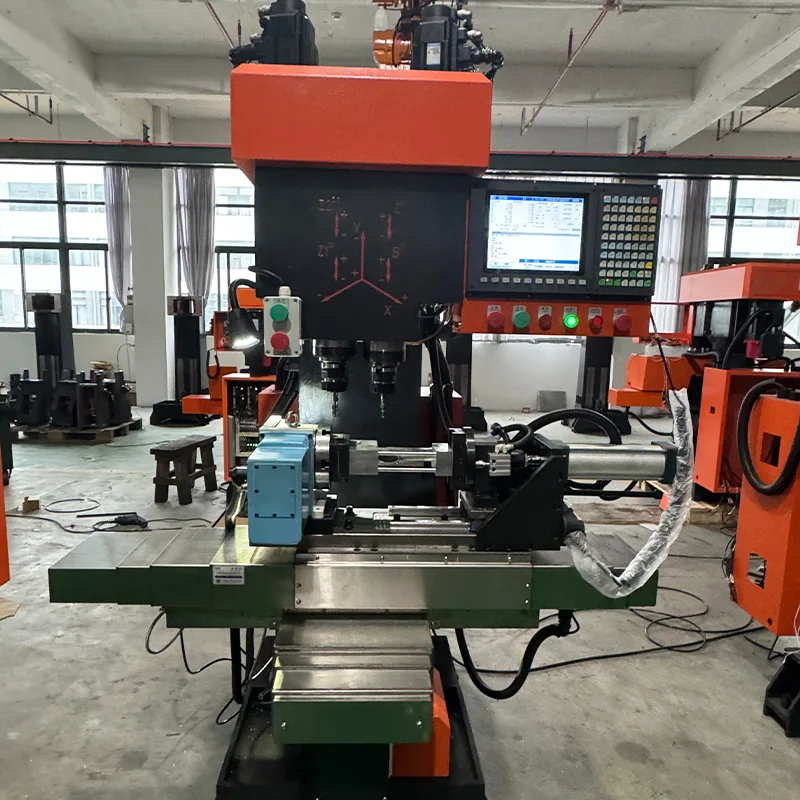

Linear Guide Drilling Tapping Center ເປີດປະເພດ

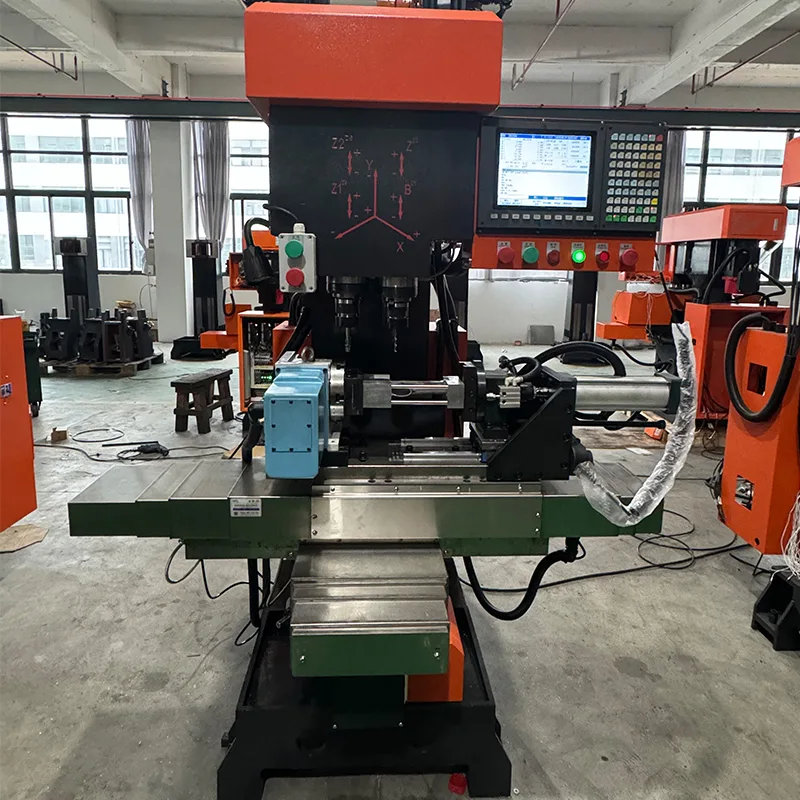

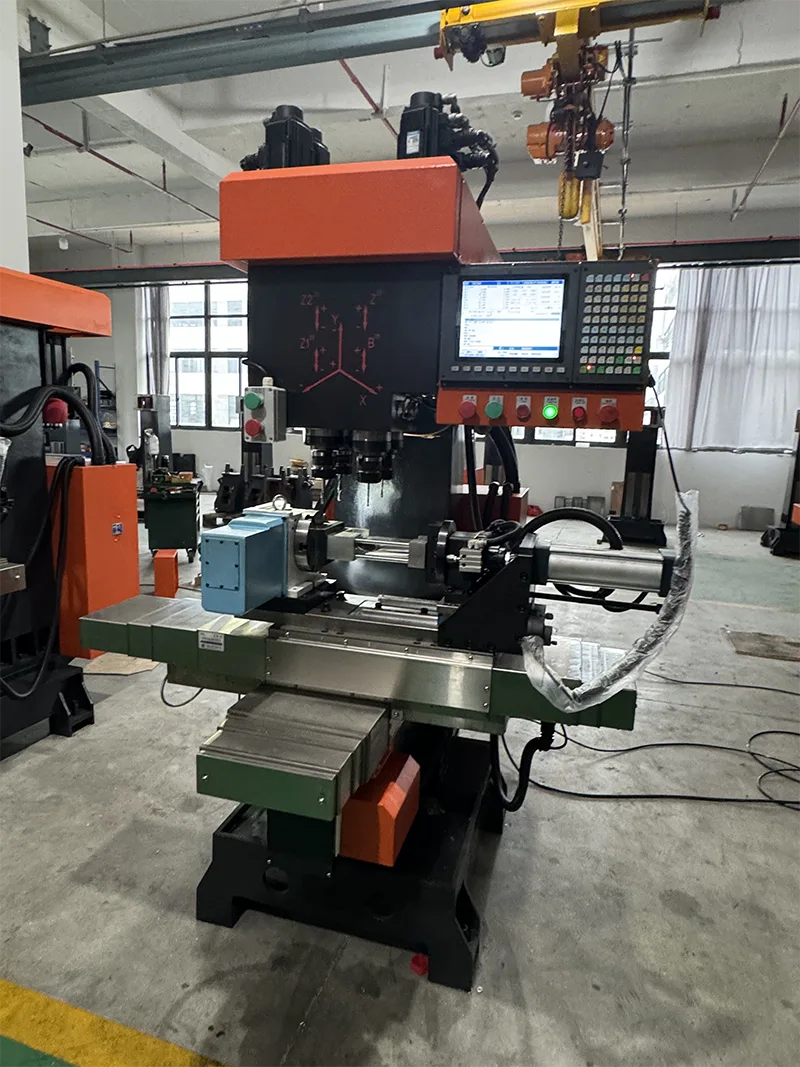

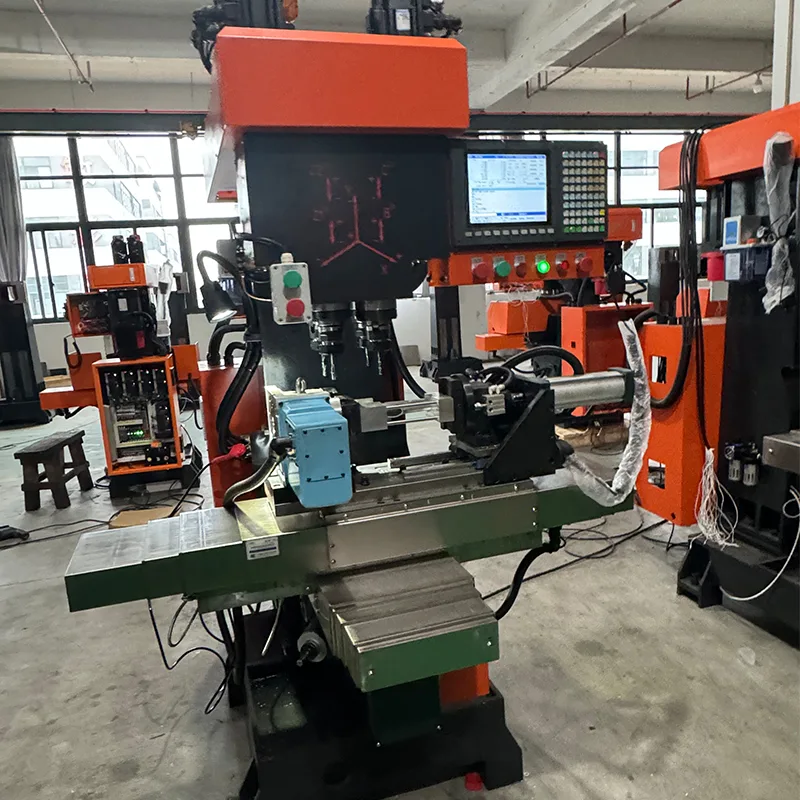

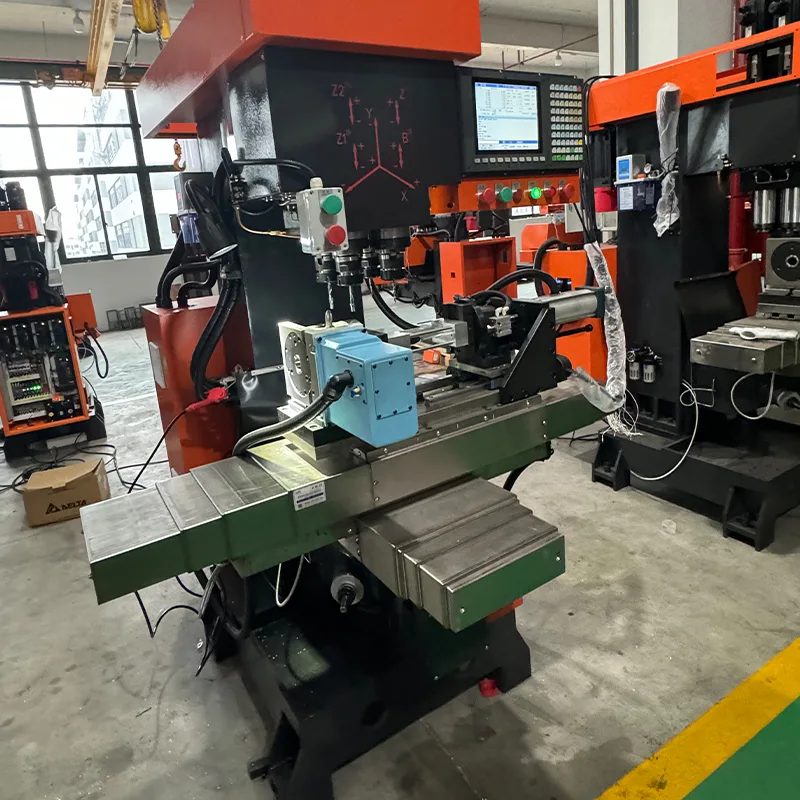

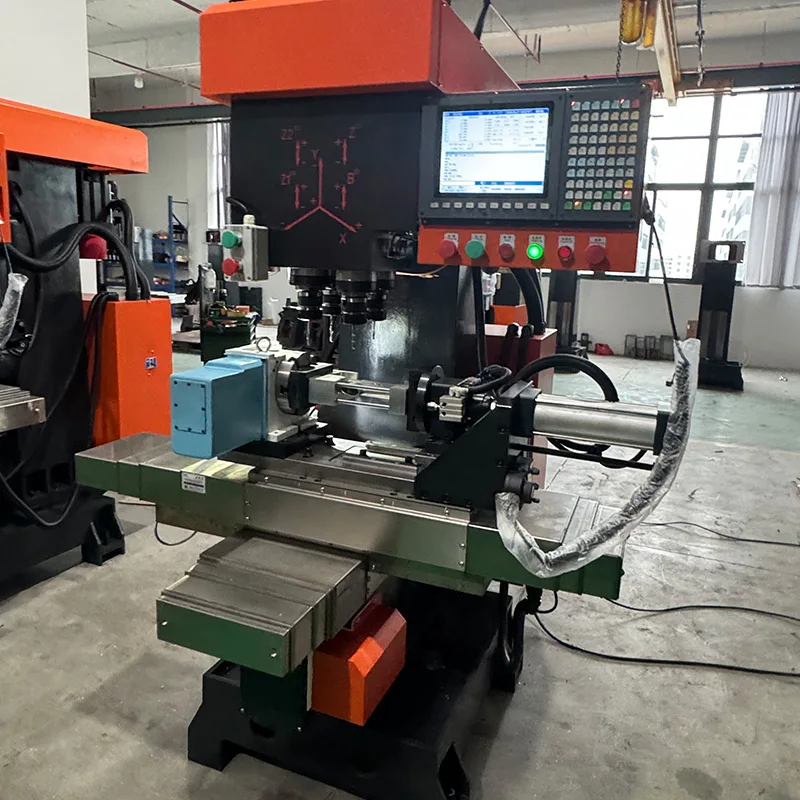

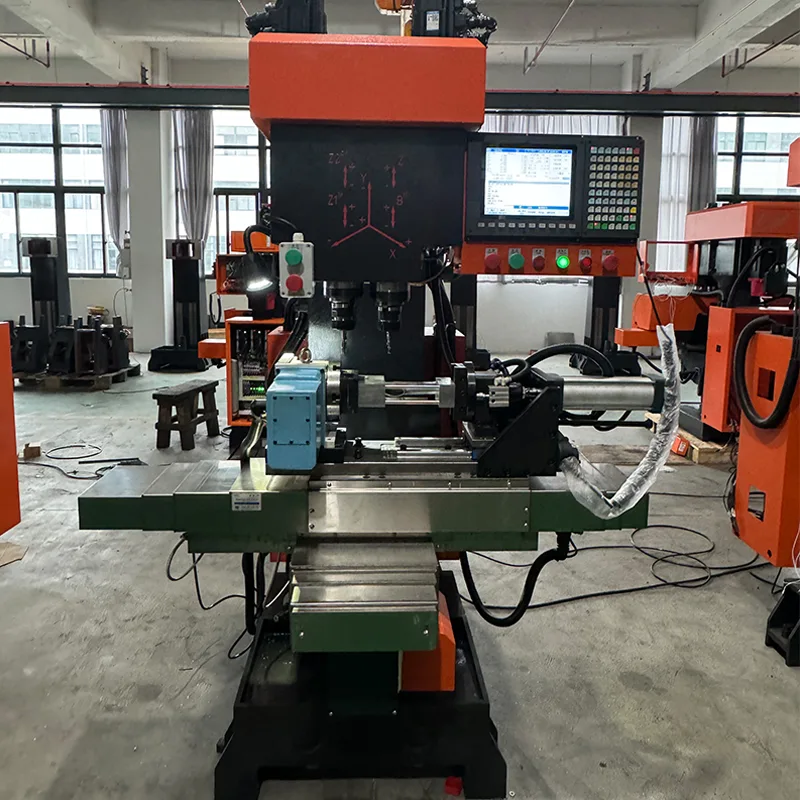

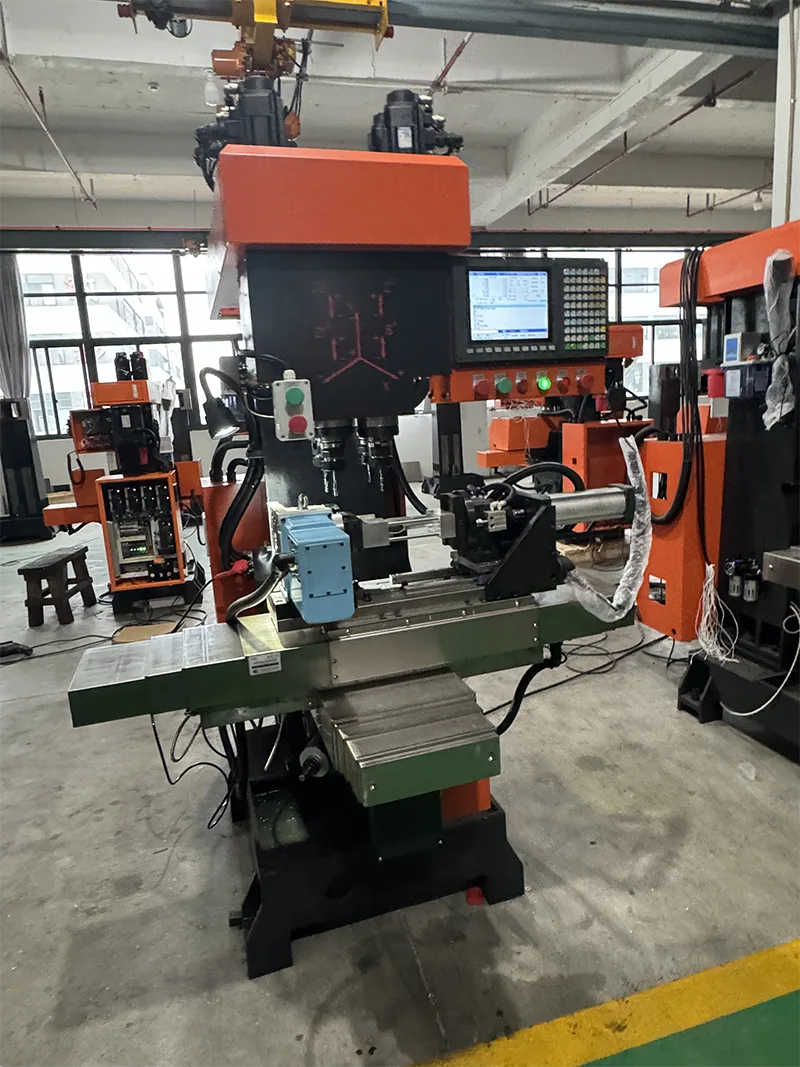

ZSK540 Linear Guide Drilling Tapping Center Open Type is a 4-axis linear guide drilling tapping center in open type. ຮູບແບບນີ້ມາໂດຍບໍ່ມີແຜ່ນໂລຫະແຜ່ນ, ສະເຫນີການອອກແບບກອບເປີດທີ່ເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກທີ່ປິດເຕັມທີ່ບໍ່ຈໍາເປັນຕ້ອງ. ເຄື່ອງມີອຸປະກອນລົດເມໄຕ້ຫວັນ Syntec CNC ທີ່ມີຫນ້າຈໍສໍາພັດ, ມີການໂຕ້ຕອບຜູ້ໃຊ້ເຄື່ອງຈັກຂອງມະນຸດເປັນມິດສໍາລັບການດໍາເນີນໂຄງການ intuitive ແລະການດໍາເນີນງານງ່າຍດາຍ. ດ້ວຍຟັງຊັນ CNC 4 ແກນ, ທັງສີ່ແກນສາມາດປະຕິບັດການເຈາະ, ປາດ, ແລະ milling. ມໍເຕີ servo spindle 5.5KW ທີ່ມີຕົວແປງຄວາມຖີ່ໃນຕົວຊ່ວຍໃຫ້ການປາດຢາງແຂງແລະລະບຽບການຄວາມໄວ stepless, ຮັບປະກັນຄວາມແມ່ນຍໍາຂອງເຄື່ອງຈັກ.

ການຕັ້ງຄ່າເຄື່ອງຈັກ & ລັກສະນະໂຄງສ້າງ

ZSK540 Linear Guide Drilling Tapping Center Open Type ຖືກສ້າງຂຶ້ນດ້ວຍການຕັ້ງຄ່າມາດຕະຖານຕໍ່ໄປນີ້ແລະລັກສະນະໂຄງສ້າງ.

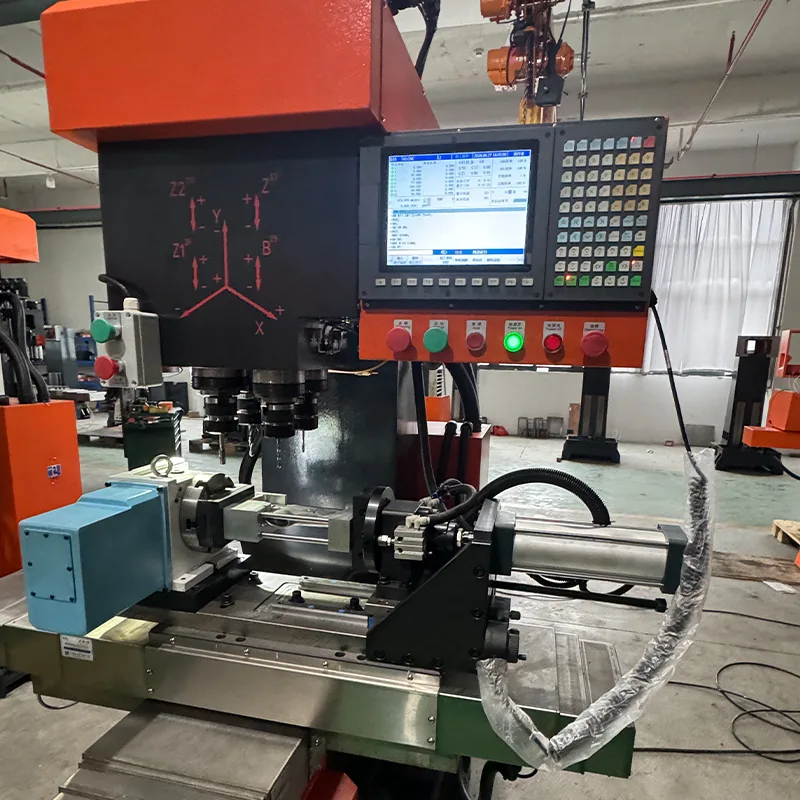

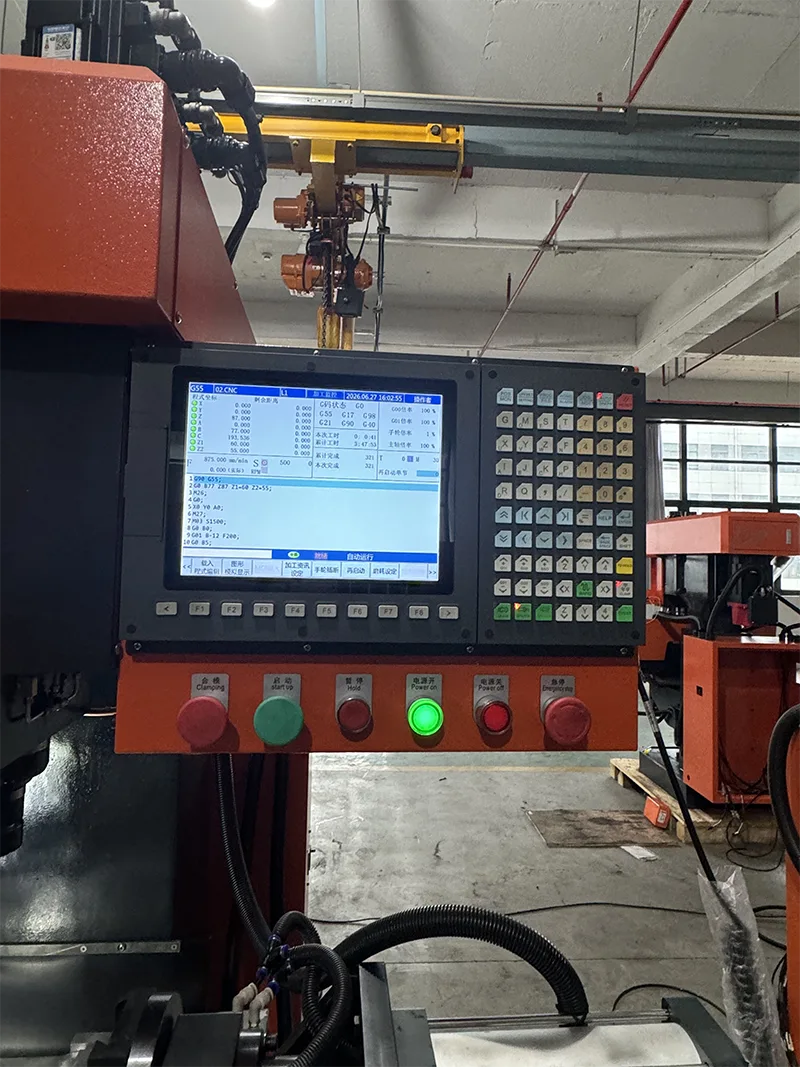

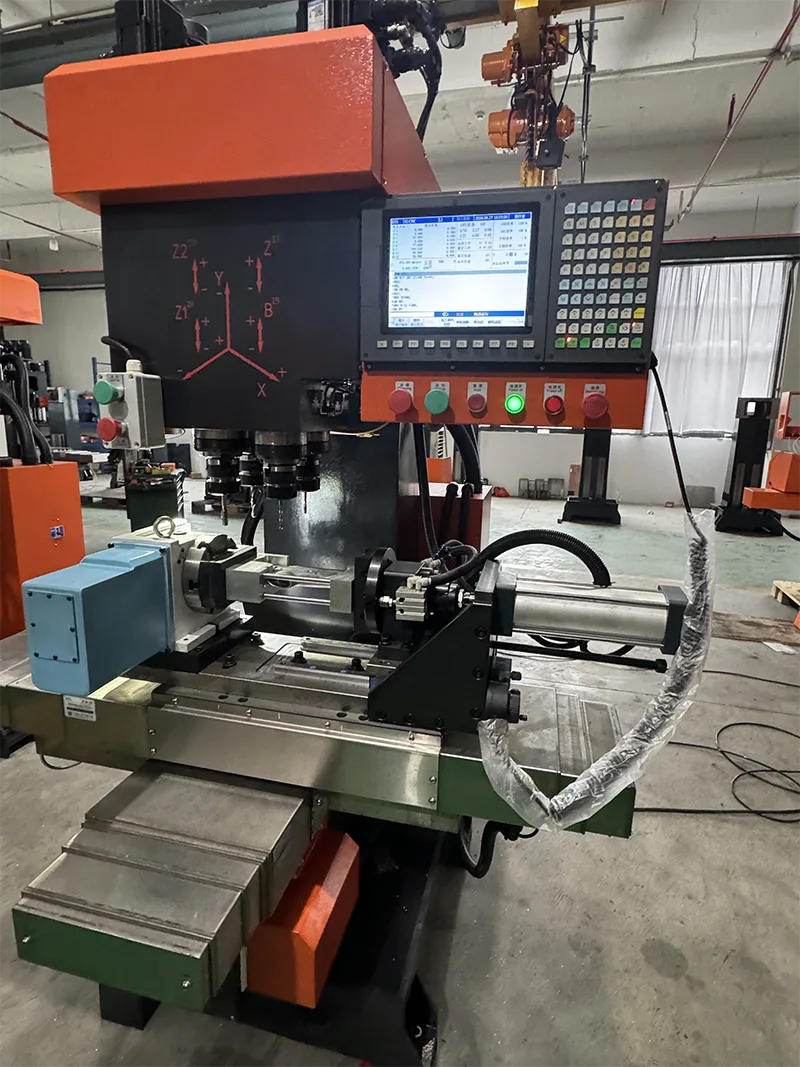

· ລະບົບ CNC: ໄຕ້ຫວັນ Syntec bus ລະບົບ CNC ທີ່ມີຫນ້າຈໍສໍາຜັດ. ການໂຕ້ຕອບຜູ້ໃຊ້ເຄື່ອງຈັກຂອງມະນຸດເປັນມິດກັບຜູ້ໃຊ້. ການຂຽນໂປຼແກຼມ intuitive. ການດໍາເນີນງານງ່າຍດາຍ. ຮຽນຮູ້ໄວ.

· ລະບົບ Servo: Syntec servo motors, 5 ຫນ່ວຍທັງຫມົດ (4 ມີເບກ). 5.5KW Huahong spindle servo motor.

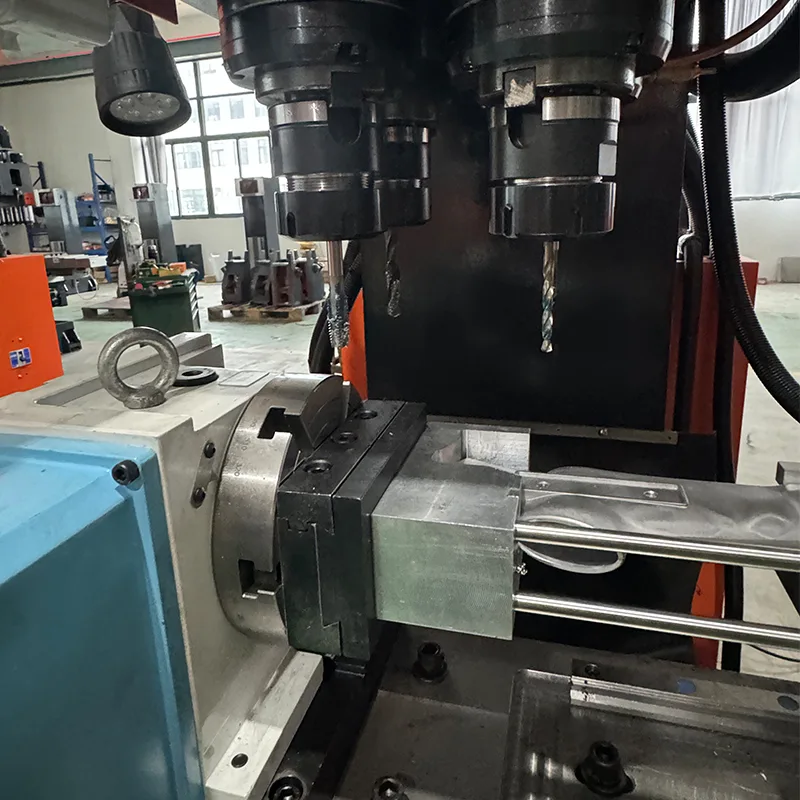

· Spindle: BT40 spindle taper. ເສັ້ນຜ່າສູນກາງຂອງແຂນ spindle 105mm. ຄວາມໄວ spindle 0-3000 r / min.

· Guideways & Ball Screws: Hiwin linear guides (6 units) ແລະ Dinghan ball screws (3 units). ແກນ Z pitch 10mm, X/Y axis pitch 16mm. ສະຫນັບສະຫນູນການຕັດຫນັກ.

· Pneumatic Components: ສ່ວນປະກອບ pneumatic ນໍາເຂົ້າຈາກເກົາຫຼີ.

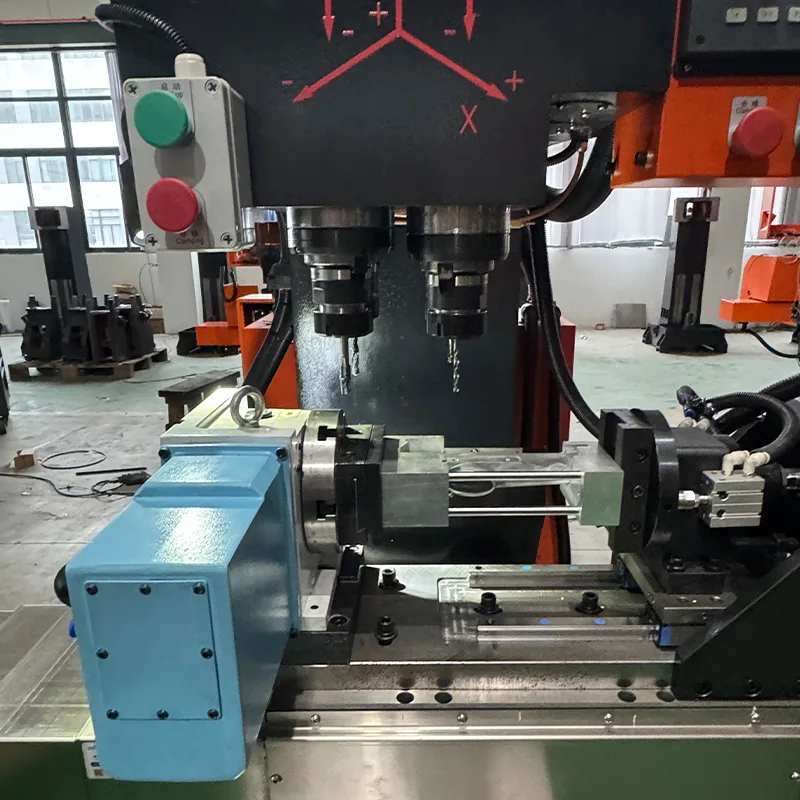

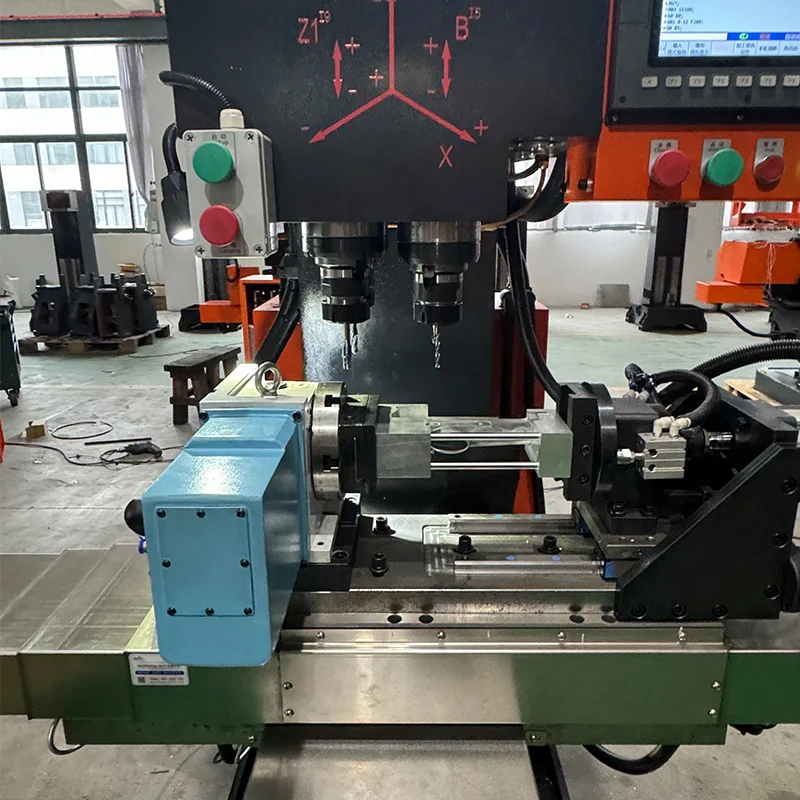

· ແກນສີ່: ມີແກນສີ່ສໍາລັບການເຈາະ, ປາດ, milling, ແລະ slotting ໃນຍົນທີ່ແຕກຕ່າງກັນ.

· ອົງປະກອບໄຟຟ້າ: ອົງປະກອບໄຟຟ້າມາດຕະຖານຈີນ. ລວມເອົາຖັງນໍ້າເຢັນ.

· ການ​ອອກ​ແບບ​ເປີດ​ປະ​ເພດ​: ບໍ່​ມີ​ການ​ປິດ​ແຜ່ນ​ໂລ​ຫະ​. ໂຄງສ້າງກອບເປີດສໍາລັບການເຂົ້າເຖິງໄດ້ງ່າຍແລະການໂຫຼດ workpiece.

ຂໍ້ມູນຈໍາເພາະ

ຕົວກໍານົດການດ້ານວິຊາການຕໍ່ໄປນີ້ນໍາໃຊ້ກັບ ZSK540 Linear Guide Drilling Tapping Center Open Type.

ສີ່ແກນສະເພາະ

ZSK540 Linear Guide Drilling Tapping Center Open Type ແມ່ນມີຫນ່ວຍບໍລິການແກນສີ່. ຕົວກໍານົດການດັ່ງຕໍ່ໄປນີ້ນໍາໃຊ້.

ຄວາມສາມາດຂອງເຄື່ອງຈັກ ແລະຂໍ້ໄດ້ປຽບໃນການດໍາເນີນງານ

ZSK540 Linear Guide Drilling Tapping Center Open Type ຖືກອອກແບບມາສໍາລັບການຜະລິດທີ່ມີປະສິດທິພາບທີ່ມີຄວາມສາມາດແລະຄວາມໄດ້ປຽບຕໍ່ໄປນີ້.

· ເຄື່ອງຈັກຫຼາຍແກນ: ຟັງຊັນ CNC 4 ແກນເຮັດໃຫ້ການເຈາະ, ປາດ, milling, ແລະ slotting ໃນຍົນທີ່ແຕກຕ່າງກັນກັບແກນສີ່.

· ຄວາມອາດສາມາດຕັດໄດ້ໜັກ: ໂຕະເຮັດວຽກ ແລະ ວົງເລັບກາງທີ່ມີຄູ່ມືເສັ້ນຊື່ຂອງລູກກິ້ງ Hiwin ແລະສະກູລູກກິ້ງລູກກິ້ງ ຮອງຮັບການຕັດຢ່າງໜັກ.

·ຄວາມແມ່ນຍໍາສູງ: ການຈັດຕໍາແຫນ່ງດິຈິຕອນທີ່ມີຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງຊ້ໍາກັນສູງ. ຄວາມໄວການຕັ້ງຄ່າເຄື່ອງມືໄວ.

· ຜົນຜະລິດ: ການດໍາເນີນງານສະດວກເຮັດໃຫ້ຜູ້ປະກອບການຫນຶ່ງສາມາດແລ່ນເຄື່ອງຈັກຫຼາຍ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍແຮງງານແລະຄວາມເຂັ້ມຂົ້ນຂອງແຮງງານ.

· ການ​ອອກ​ແບບ​ເປີດ​ປະ​ເພດ​: ບໍ່​ມີ​ການ​ປິດ​ແຜ່ນ​ໂລ​ຫະ​ສະ​ຫນອງ​ການ​ເຂົ້າ​ເຖິງ​ໄດ້​ງ່າຍ​ສໍາ​ລັບ​ການ​ໂຫຼດ​ແລະ​ບໍາ​ລຸງ​ຮັກ​ສາ workpiece​.

ຂະບວນການຜະລິດ & ການຮັບປະກັນຄຸນນະພາບ

Yueli ປະຕິບັດຕາມຂະບວນການຜະລິດແລະການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດເພື່ອຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືແລະຄວາມແມ່ນຍໍາຂອງເຄື່ອງຈັກ.

· ການ​ປິ່ນ​ປົວ​ວັດ​ສະ​ດຸ: ການ​ປຸງ​ແຕ່ງ​ເຫຼັກ​ກ້າ​ໂດຍ​ຜ່ານ​ການ​ອຸນ​ຫະ​ພູມ​ສູງ​ແລະ​ການ​ປິ່ນ​ປົວ​ຜູ້​ສູງ​ອາ​ຍຸ​ໃນ​ໄລ​ຍະ 6 ເດືອນ​.

· ການປະກອບຄວາມຊັດເຈນ: ຂະບວນການປະກອບຢ່າງເຂັ້ມງວດສໍາລັບຄູ່ມືເສັ້ນ, screws ບານ, ແລະ bearings.

· ການຂູດແບບມືອາຊີບ: ການຂູດພື້ນຖານມໍເຕີ, ການຂູດປາຍ spindle, ແລະການຂູດພື້ນຜິວຂອງຖັນ.

· ການກວດກາຄຸນນະພາບ: ການກວດສອບຄວາມຜິດພາດຂອງ Pitch ດ້ວຍການວັດແທກຄວາມກົງໄປກົງມາພ້ອມກັນໃນທິດທາງ X ແລະ Y. Spindle verticality ກັບ worktable ພາຍໃນ 0.01mm. Z axis guideway to table perpendicularity within 0.01mm. ເສັ້ນທິດທາງແກນ X-Y perpendicularity ພາຍໃນ 0.005mm.

· Traceability: ການຜະລິດວິທະຍາສາດທີ່ມີລະບົບການຄວບຄຸມຄຸນນະພາບ traceable ຢ່າງເຕັມສ່ວນ.

ຊ່ອງຂໍ້ມູນຄໍາຮ້ອງສະຫມັກ

ZSK540 Linear Guide Drilling Tapping Center ປະເພດເປີດແມ່ນເຫມາະສົມສໍາລັບການດໍາເນີນງານການຕັດໂລຫະໃນທົ່ວອຸດສາຫະກໍາຫຼາຍບໍລິການໂດຍ Yueli.

· ວັດສະດຸ: ທອງແດງ, ອາລູມີນຽມ, ໂລຫະປະສົມສັງກະສີ, ເຫຼັກກ້າ.

· ເຄື່ອງສຸຂາພິບານ – ອົງປະກອບຂອງທໍ່ ແລະອຸປະກອນ.

· ປ່ຽງປ້ອງກັນໄຟ - ປ່ຽງປ່ຽງ ແລະ ອົງປະກອບ.

· ຮາດແວ – ຮາດແວຄວບຄຸມປະຕູ, ຮາດແວໄຟຟ້າ.

· ຊິ້ນສ່ວນລົດຍົນ – ສ່ວນປະກອບຂອງເຄື່ອງຈັກ, ອຸປະກອນເສີມລົດຈັກ.

· Aerospace - ອົງປະກອບຄວາມແມ່ນຍໍາ.

· ການຜະລິດເຄື່ອງຈັກ - ຊິ້ນສ່ວນເຄື່ອງຈັກທົ່ວໄປ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

ຄວາມແຕກຕ່າງລະຫວ່າງຕົວແບບນີ້ແລະລຸ້ນທີ່ປິດລ້ອມ?

ຮູບແບບນີ້ບໍ່ມີແຜ່ນໂລຫະແຜ່ນ. ມັນເປັນການຕັ້ງຄ່າປະເພດເປີດ.

spindle taper ແລະຄວາມສາມາດເຈາະສູງສຸດແມ່ນຫຍັງ?

BT40 spindle taper. ເສັ້ນຜ່າສູນກາງເຈາະສູງສຸດແມ່ນ 50mm. ເສັ້ນຜ່າສູນກາງ tapping ສູງສຸດແມ່ນ 50mm.

ການເດີນທາງແກນ X ແລະ Y ແມ່ນຫຍັງ?

ການເດີນທາງແກນ X ແມ່ນ 400mm. ການເດີນທາງແກນ Y ແມ່ນ 280mm.

ຄູ່ມືເສັ້ນຊື່ແລະສະກູບານຍີ່ຫໍ້ໃດ?

Hiwin linear guides ແລະ screws ບານ. ລະບົບ CNC Syntec ຂອງໄຕ້ຫວັນ. ສ່ວນປະກອບ pneumatic ນໍາເຂົ້າຈາກເກົາຫຼີ.

ເຄື່ອງນີ້ເຫມາະກັບອຸດສາຫະກໍາໃດ?

ສຸຂາພິບານ, ປ່ຽງປ້ອງກັນໄຟ, ຮາດແວ, ຮາດແວໄຟຟ້າ, ຍານອາວະກາດ, ການຜະລິດເຄື່ອງຈັກ, ຊິ້ນສ່ວນລົດໃຫຍ່.
