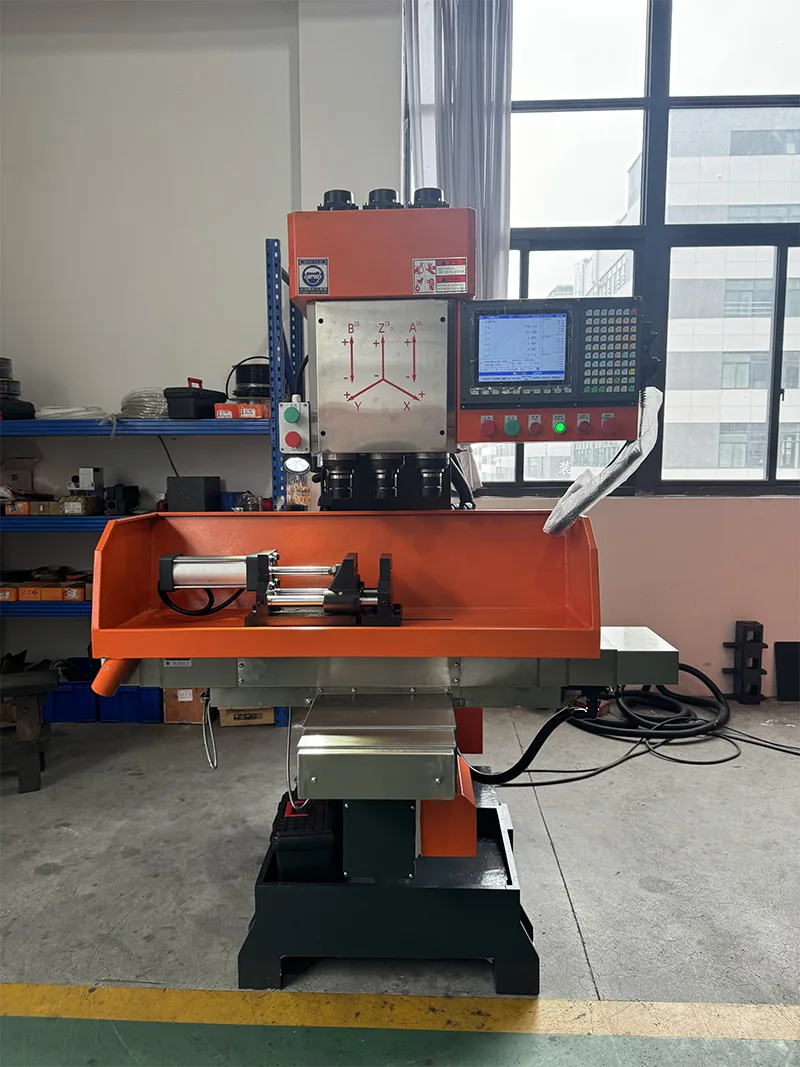

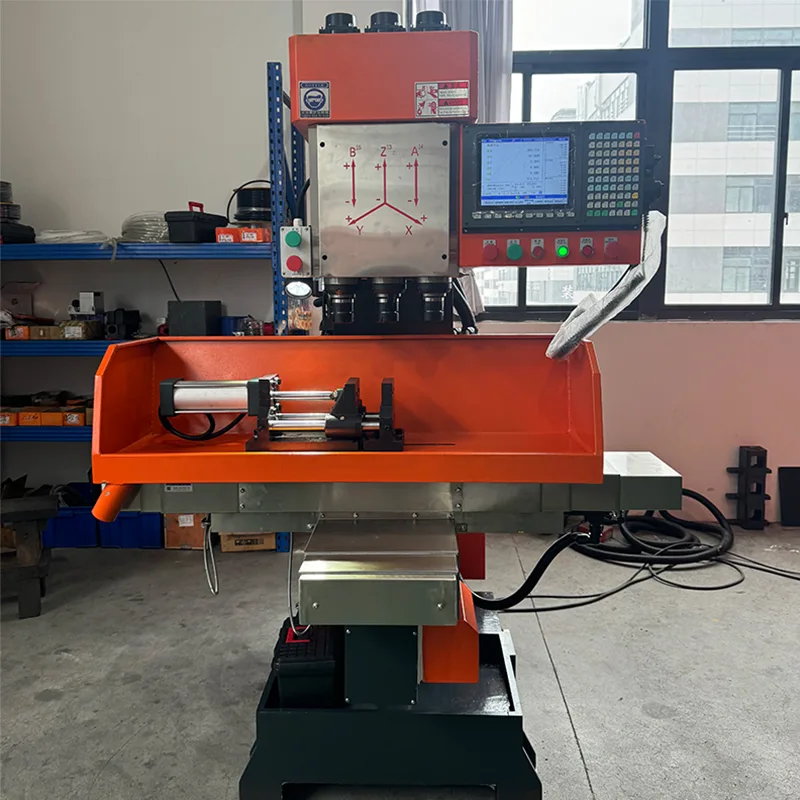

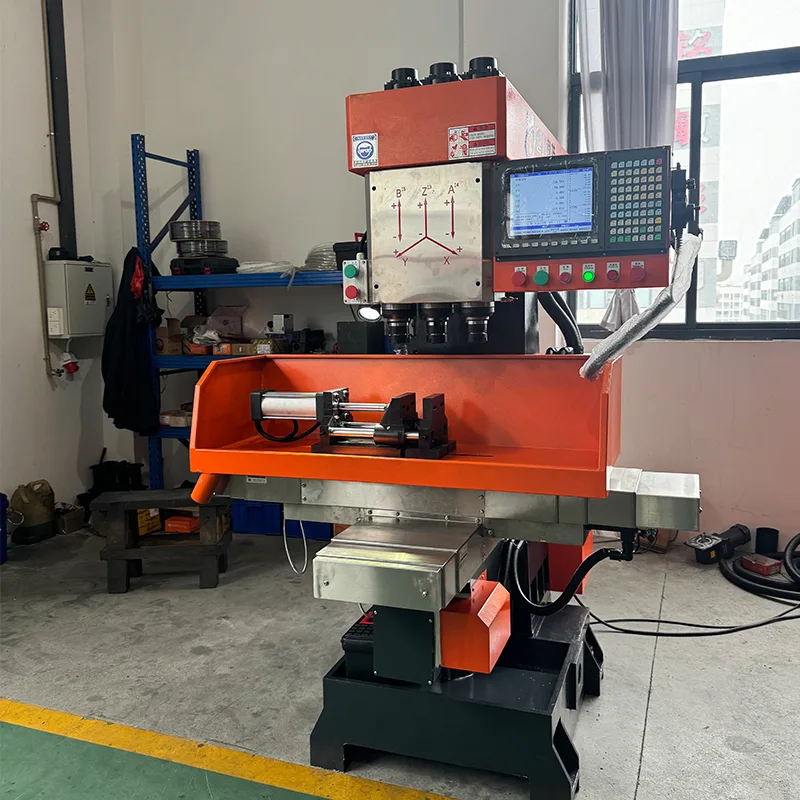

CNC ສາມແກນແນວຕັ້ງ

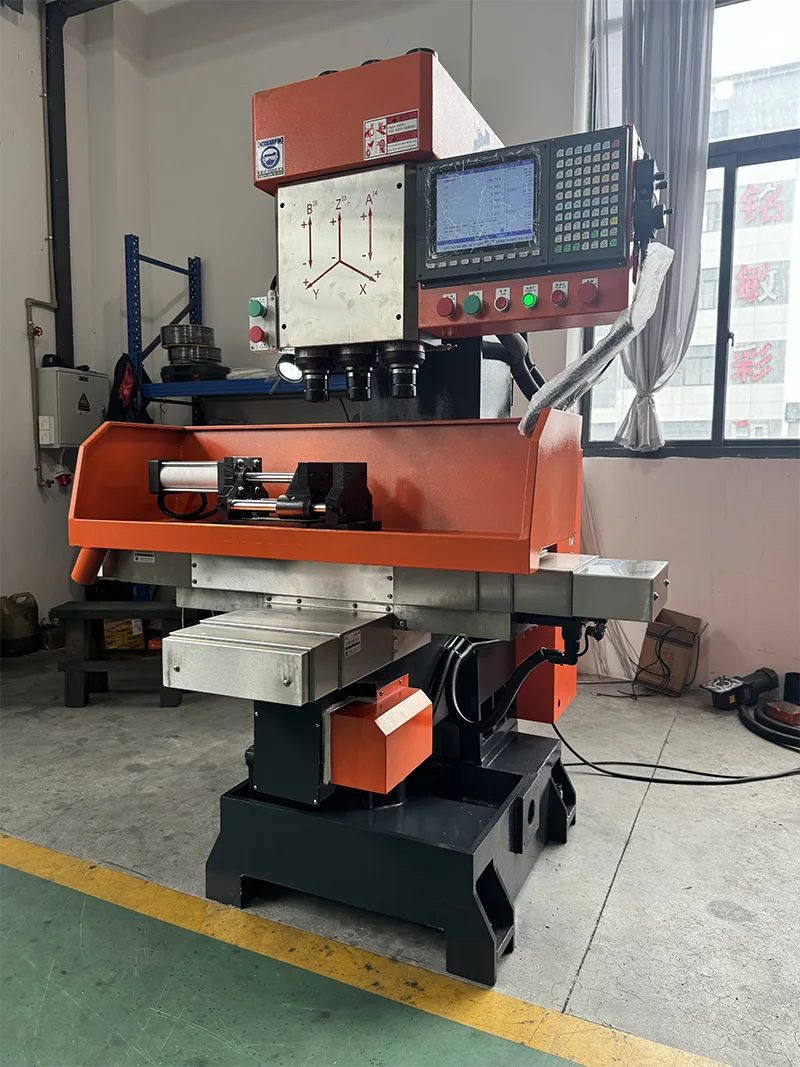

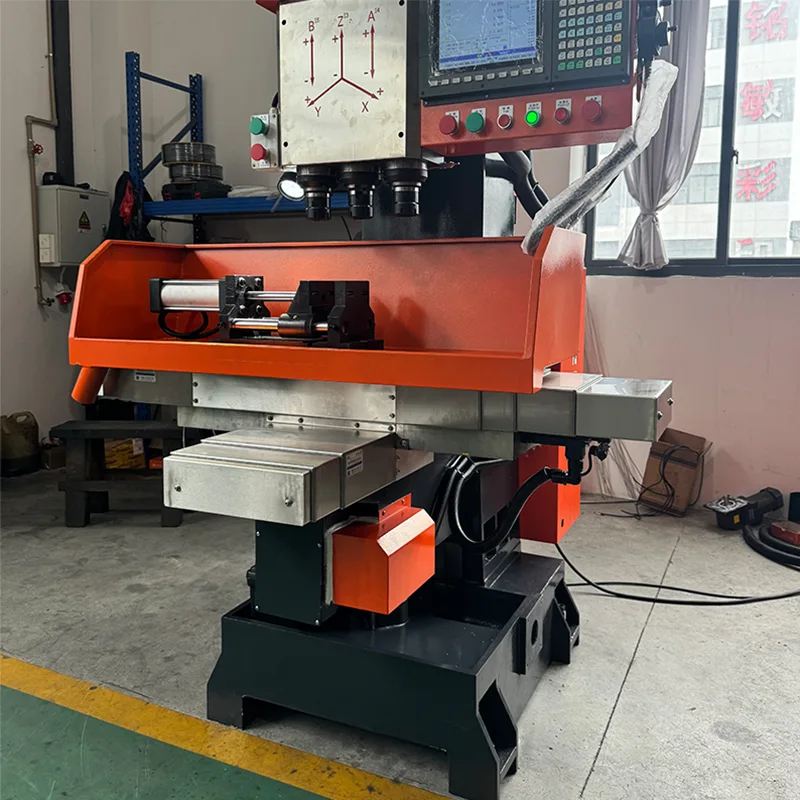

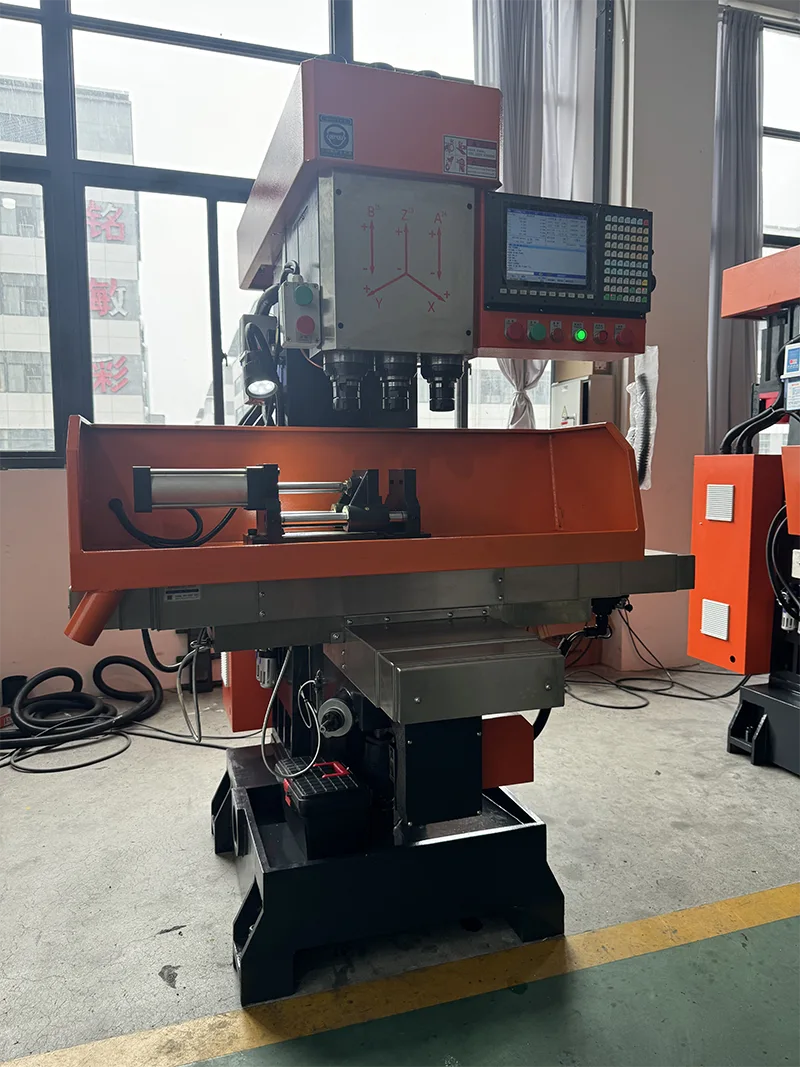

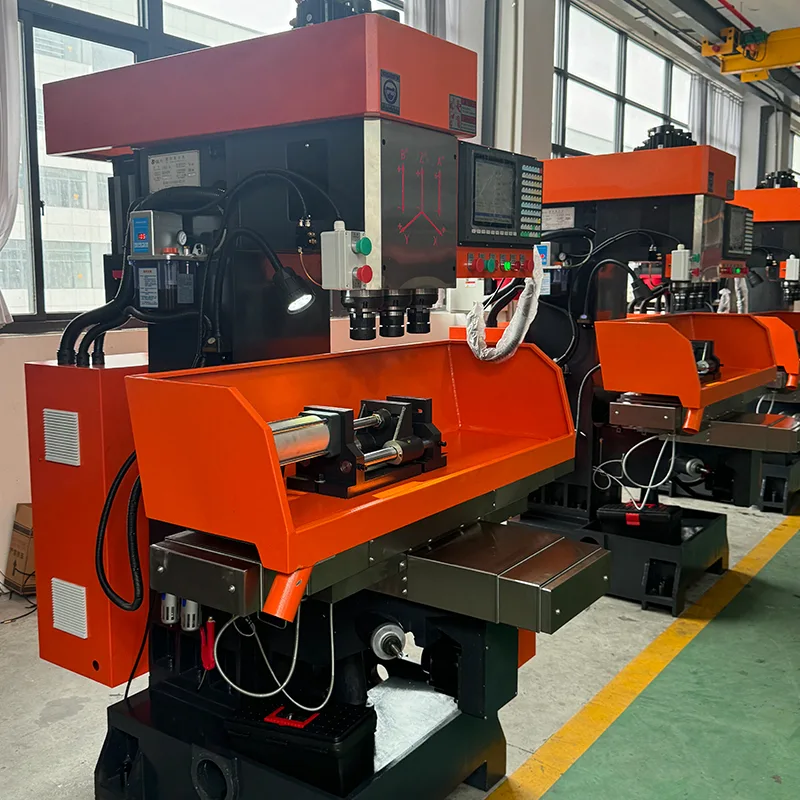

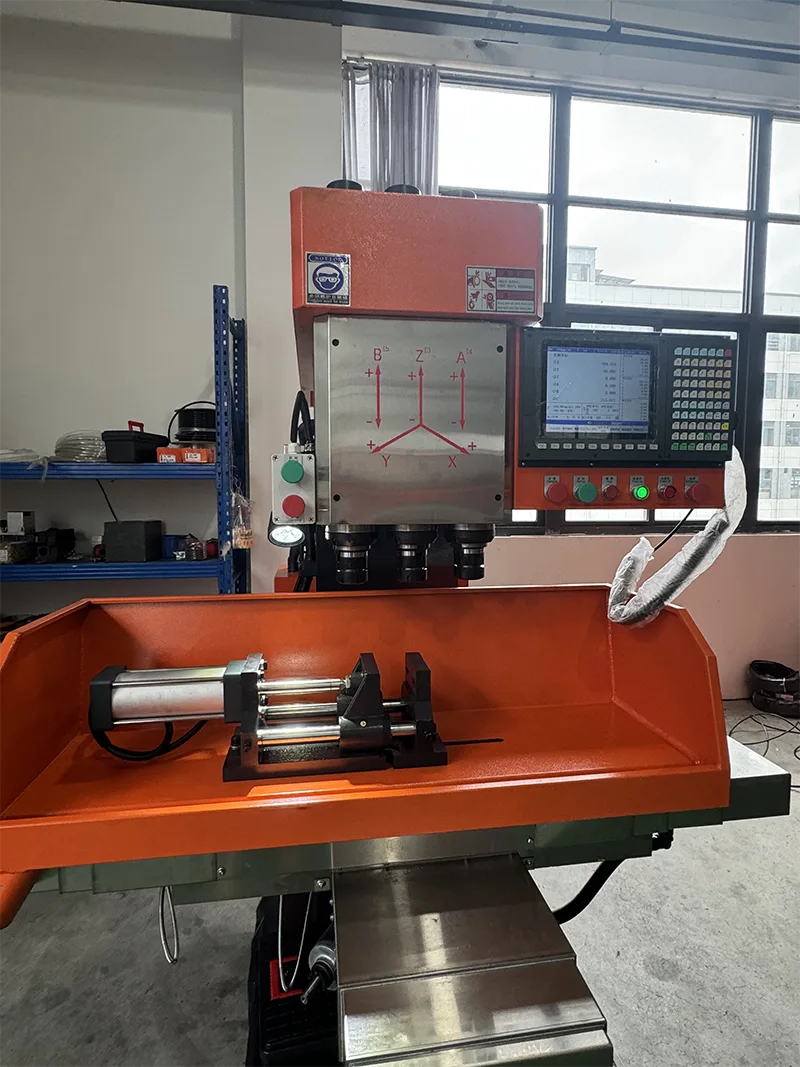

Vertical CNC ສາມແກນ ZSK-4150X4 ເປັນຜະລິດຕະພັນແກ່ຂອງບໍລິສັດຂອງພວກເຮົາ. ເຄື່ອງມືເຄື່ອງຈັກນີ້ແກ້ໄຂບັນຫາທີ່ການຂຸດເຈາະ, reaming ແລະການປາດຢາງບໍ່ສາມາດສໍາເລັດໃນເວລາດຽວກັນໃນເວລາທີ່ການປຸງແຕ່ງຊິ້ນສ່ວນຈໍານວນຫລາຍ. ສໍາເລັດການເຈາະ, reaming, chamfering ແລະການປາດຢາງແລະຄວາມຕ້ອງການອື່ນໆ, ມັນເປັນອຸປະກອນກົນຈັກທີ່ເຫມາະສົມເພື່ອບັນລຸປະສິດທິພາບສູງແລະປະຫຍັດພະລັງງານ. ເຄື່ອງຈັກແມ່ນງ່າຍທີ່ຈະດໍາເນີນການແລະສາມາດດໍາເນີນການໄດ້ຢ່າງເສລີໂດຍບໍ່ມີບຸກຄະລາກອນດ້ານວິຊາການພິເສດ. ບໍລິສັດໄດ້ສະສົມຫຼາຍກວ່າສິບປີຂອງເຕັກໂນໂລຢີມືອາຊີບແລະການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດ, ແລະມັນມີການບໍລິການຫລັງການຂາຍທີ່ດີ, ເຊິ່ງໄດ້ຮັບການຍອມຮັບຈາກລູກຄ້າ.

ແນະນຳຜະລິດຕະພັນ

Vertical CNC ສາມແກນ ZSK-4150X4 ເປັນຜະລິດຕະພັນແກ່ຂອງບໍລິສັດຂອງພວກເຮົາ. ເຄື່ອງມືເຄື່ອງຈັກນີ້ແກ້ໄຂບັນຫາທີ່ການຂຸດເຈາະ, reaming ແລະການປາດຢາງບໍ່ສາມາດສໍາເລັດໃນເວລາດຽວກັນໃນເວລາທີ່ການປຸງແຕ່ງຊິ້ນສ່ວນຈໍານວນຫລາຍ.

·ສໍາເລັດການເຈາະ, reaming, chamfering ແລະ tapping ໃນການດໍາເນີນງານຫນຶ່ງ.

·ອຸປະກອນກົນຈັກທີ່ເຫມາະສົມເພື່ອບັນລຸປະສິດທິພາບສູງແລະການປະຫຍັດພະລັງງານ.

· ງ່າຍ​ໃນ​ການ​ປະ​ຕິ​ບັດ​ໂດຍ​ບໍ່​ມີ​ບຸກ​ຄະ​ລາ​ກອນ​ວິ​ຊາ​ການ​ພິ​ເສດ​.

·ຫຼາຍກ່ວາສິບປີຂອງເຕັກໂນໂລຊີມືອາຊີບແລະການຄວບຄຸມຄຸນນະພາບທີ່ເຂັ້ມງວດ.

· ບໍລິການຫຼັງການຂາຍດີ, ໄດ້ຮັບການຍອມຮັບຈາກລູກຄ້າເປັນຢ່າງດີ.

ຄຸນນະສົມບັດຕົ້ນຕໍ

Vertical CNC ສາມແກນ ZSK-4150X4 ມີລັກສະນະດັ່ງຕໍ່ໄປນີ້.

·ການປຸງແຕ່ງຂອງຈໍານວນຂະຫນາດໃຫຍ່ຂອງພາກສ່ວນ, ການເຈາະແລະ reaming, ແລະການປາດຢາງແມ່ນສໍາເລັດໃນເວລາດຽວ, ປະສິດທິພາບສູງ.

· ລຳຕົວແມ່ນແໜ້ນໜາ ແລະ ແໜ້ນໜາ.

· shaft ຕົ້ນ​ຕໍ​ແມ່ນ​ເຮັດ​ດ້ວຍ​ເຫຼັກ​ກ້າ​ໂລ​ຫະ​ຄຸນ​ນະ​ພາບ​ສູງ​, ແລະ​ມັນ​ແມ່ນ​ແຂງ​ແລະ​ການ​ປິ່ນ​ປົວ​ດ້ວຍ​ຄວາມ​ຮ້ອນ​, ດິນ​ທີ່​ຊັດ​ເຈນ​. ມັນທົນທານຕໍ່ການສວມໃສ່ສູງ.

· ພື້ນຜິວເລື່ອນໄດ້ຖືກດັບໂດຍຄວາມຖີ່ supersonic. ມັນມີອຸປະກອນຫລໍ່ລື່ນເພື່ອຮັບປະກັນຊີວິດການບໍລິການຂອງພື້ນຜິວເລື່ອນ.

· ການເຄື່ອນໄຫວຊ້າຍ ແລະຂວາຂອງໂຕະເຮັດວຽກໄດ້ຮັບຮອງເອົາອຸປະກອນເລີ່ມຕົ້ນ ແລະອຸປະກອນວາງຕຳແໜ່ງ buffer, ເຊິ່ງມີການສັ່ນສະເທືອນຂະໜາດນ້ອຍ ແລະ ການເຄື່ອນໄຫວໄວ.

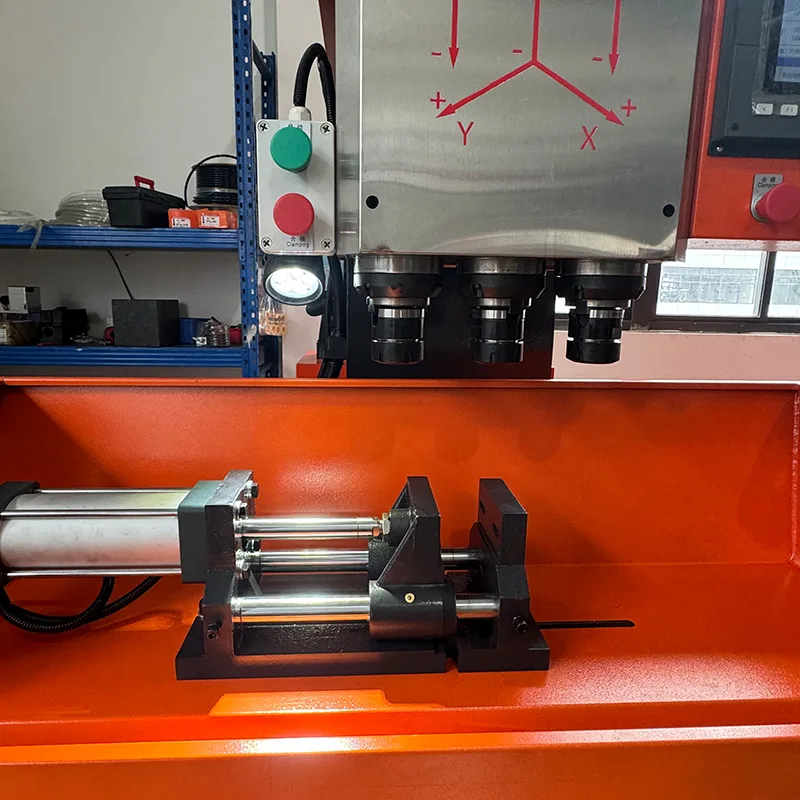

· ຈັບຂອງມີດ adopts ປະເພດ rod ດຶງ, ເຊິ່ງບໍ່ງ່າຍທີ່ຈະຕົກລົງ. ມັນມີຄວາມປອດໄພສູງ.

ຂໍ້ມູນຈໍາເພາະ

ຕົວກໍານົດການດ້ານວິຊາການຕໍ່ໄປນີ້ນໍາໃຊ້ກັບ Vertical CNC ສາມແກນ ZSK-4150X4.

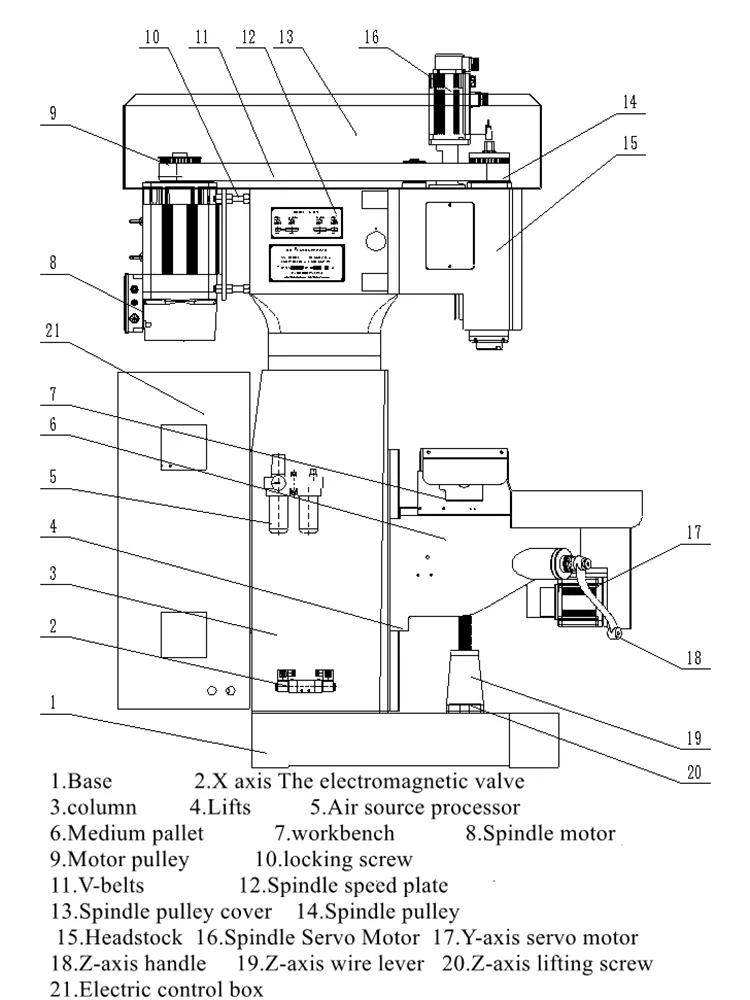

ກົນໄກເຄື່ອງມືເຄື່ອງຈັກແລະການປະຕິບັດ

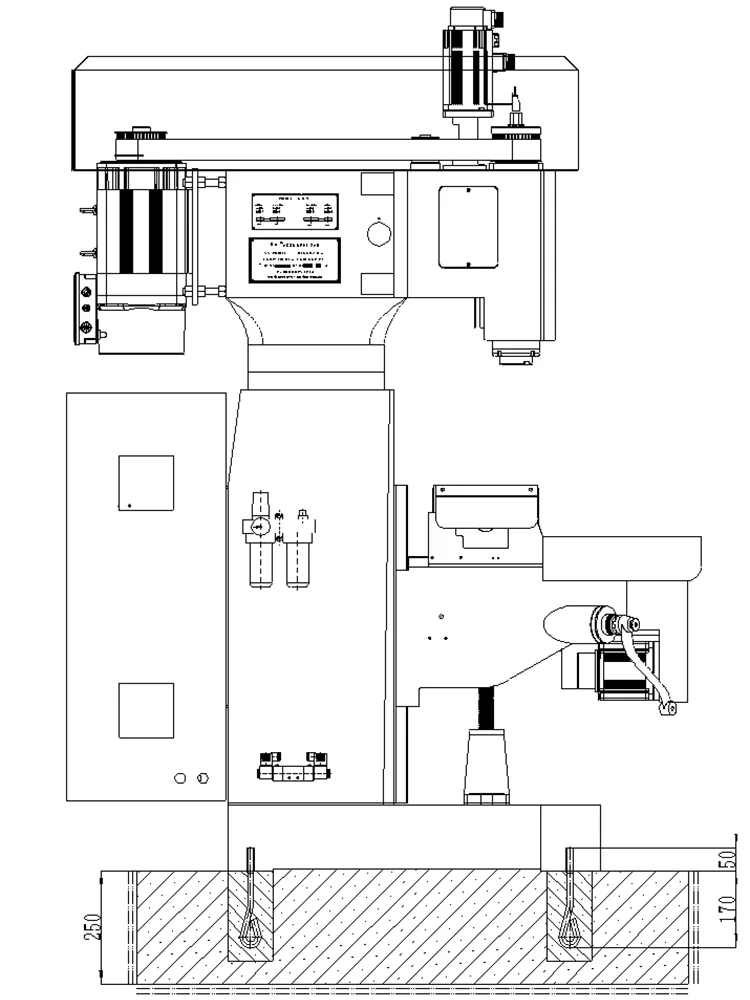

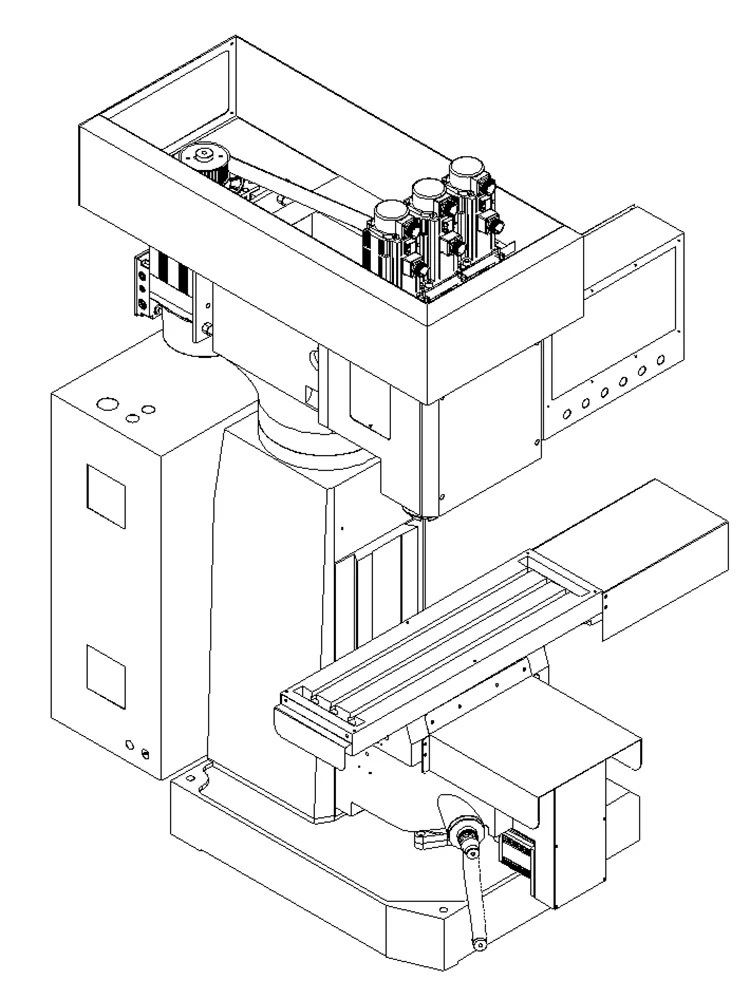

ການອອກແບບຂອງ Vertical CNC ສາມແກນ ZSK-4150X4 ຮັບຮອງເອົາລັກສະນະໂຄງສ້າງຂອງເຄື່ອງ milling ແລະສະຫນັບສະຫນູນອຸປະກອນເລີ່ມຕົ້ນ, ເຊິ່ງມີຂໍ້ດີຂອງປະສິດທິພາບການປຸງແຕ່ງສູງ, ຄວາມແມ່ນຍໍາທີ່ຫມັ້ນຄົງ, ແລະຂັ້ນຕອນການດໍາເນີນງານງ່າຍດາຍ. ການນໍາໃຊ້ PLC ສໍາລັບການປະມວນຜົນການຄວບຄຸມຢ່າງມີເຫດຜົນສາມາດຫຼີກເວັ້ນການ arc ວົງຈອນສັ້ນທີ່ເກີດຈາກການຫັນຫນ້າແລະ reverse ຂອງມໍເຕີ. ໃນເວລາດຽວກັນ, ວິທີການກະຕຸ້ນກໍາມະຈອນແມ່ນໃຊ້ເພື່ອຂັບ solenoid valve ເພື່ອຫຼີກເວັ້ນການປະກົດການ solenoid valve coil energized ເປັນເວລາດົນນານ, ເຮັດໃຫ້ coil ໄຫມ້ອອກ.

· ໂຄງສ້າງ: ສູນເຄື່ອງຈັກແບບງ່າຍດາຍ. ການຄວບຄຸມໂຄງການໃຊ້ລະບົບການຄວບຄຸມຂອງໄຕ້ຫວັນ Yitu ທີ່ມີຫນ້າທີ່ກວດພົບເພື່ອຫຼີກເວັ້ນຄວາມເສຍຫາຍຂອງທໍ່ຫຼືເຄື່ອງມືເນື່ອງຈາກວາວ solenoid ຫຼືຄວາມລົ້ມເຫຼວຂອງກະບອກສູບນ້ໍາມັນ. ການສົນທະນາທີ່ເປັນມິດກັບມະນຸດກັບເຄື່ອງຈັກເພື່ອປະຕິບັດງານໄດ້ງ່າຍ.

·ເຫມາະສົມສໍາລັບການປຸງແຕ່ງພາກສ່ວນຂະຫນາດໃຫຍ່ແລະຂະຫນາດກາງ. ການຍຶດຄັ້ງດຽວ. ປະສິດທິພາບສູງແລະຄວາມແມ່ນຍໍາທີ່ດີ.

· ກົນ​ໄກ​ການ​ປາດ​ຢາງ​ບໍ່​ຈໍາ​ເປັນ​ຕ້ອງ​ທົດ​ແທນ​ການ​ຂັບ screw ນໍາ​. Pitch ແມ່ນມາດຕະຖານ. ປັກກິ່ງ super-synchronous motor servo ຕົ້ນຕໍທີ່ມີການແປງຄວາມຖີ່ຂອງຕົນເອງປັບປຸງການ roughness ດ້ານ thread ແລະຮັບປະກັນຄວາມຖືກຕ້ອງ.

· ການຄົ້ນຄວ້າເອກະລາດ ແລະການພັດທະນາອົງປະກອບຫົວພະລັງງານ. ການຂັດຄວາມແມ່ນຍໍາ. ທົນທານຕໍ່ການສວມໃສ່ທີ່ດີແລະຊີວິດການບໍລິການຍາວ.

· Hust CNC ລະບົບສາມາດກໍານົດຄວາມໄວອາຫານຕາມຄວາມຕ້ອງການ. ຫຼັງ​ຈາກ​ການ​ນໍາ​ໃຊ້​ໃນ​ໄລ​ຍະ​ຍາວ​, screw ນໍາ​ໃສ່​ອອກ​, ລະ​ບົບ​ມີ​ການ​ທໍາ​ງານ​ການ​ຊົດ​ເຊີຍ​ເຄື່ອງ​ມື​.

· ແຕ່ລະພື້ນຜິວເລື່ອນທີ່ມີມໍເຕີໃຊ້ອຸປະກອນການຫລໍ່ລື່ນອັດຕະໂນມັດແບບສູນກາງເພື່ອຮັບປະກັນຊີວິດການບໍລິການຂອງເຄື່ອງຈັກ.

·ເລື່ອນຕາຕະລາງການເຄື່ອນໄຫວຂັບເຄື່ອນໂດຍ servo motor. ຫຼາຍຈຸດປະສານງານສາມາດຖືກຕັ້ງເປັນດິຈິຕອນ. ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງສູງ. ການສັ່ນສະເທືອນຕ່ໍາ. ຕອບສະໜອງໄວ.

·ໃນລະຫວ່າງການປະມວນຜົນ, ສະຖານະພາບຂອງ workpiece ສະແດງໂດຍຜ່ານຫນ້າຈໍສໍາພັດ. ຟັງຊັນປຸກສໍາລັບຄວາມຜິດ.

· ການ​ປົກ​ປັກ​ຮັກ​ສາ​ປິດ​ຢ່າງ​ເຕັມ​ທີ່​ເຮັດ​ໃຫ້​ແນ່​ໃຈວ່​າ​ຄວາມ​ປອດ​ໄພ​ສ່ວນ​ບຸກ​ຄົນ​ແລະ​ປັບ​ປຸງ​ສະ​ພາບ​ແວດ​ລ້ອມ​ການ​ປຸງ​ແຕ່ງ​.

ລະບົບໄຟຟ້າ

Vertical CNC ສາມແກນ ZSK-4150X4 ໃຊ້ອົງປະກອບໄຟຟ້າຕໍ່ໄປນີ້.

· Solenoid valve: Taiwan AirTAC. ສະຖຽນລະພາບທີ່ດີ. ຄວາມດັນອາກາດບໍ່ສາມາດຕໍ່າກວ່າ 0.5MPa.

· AC contactor: Korean LS. ສະຖຽນລະພາບທີ່ດີ.

· Relay: Omron. ສະຖຽນລະພາບທີ່ດີ.

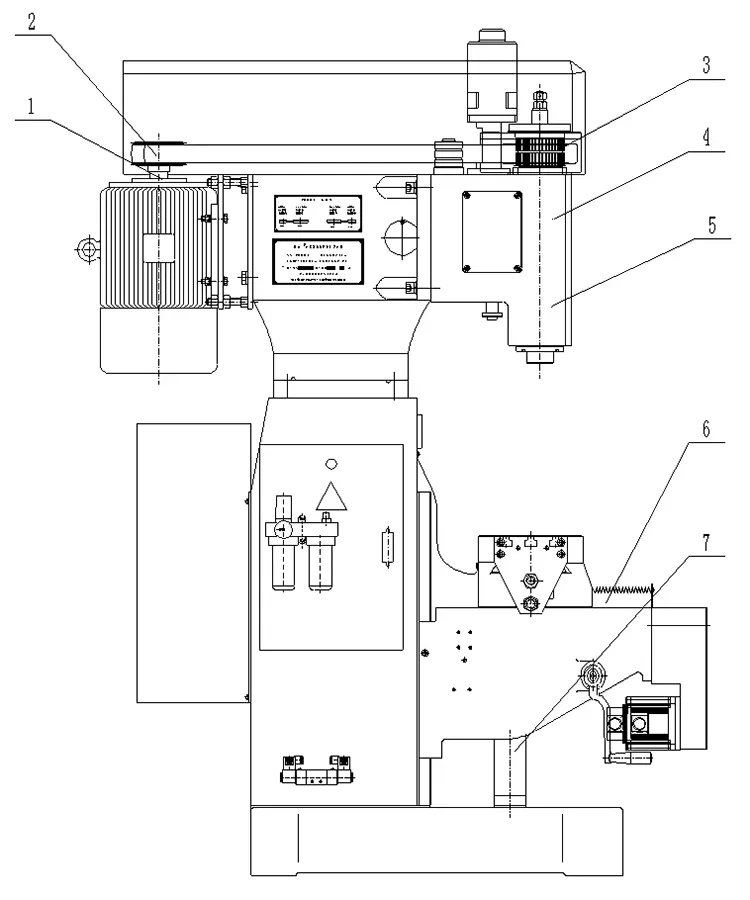

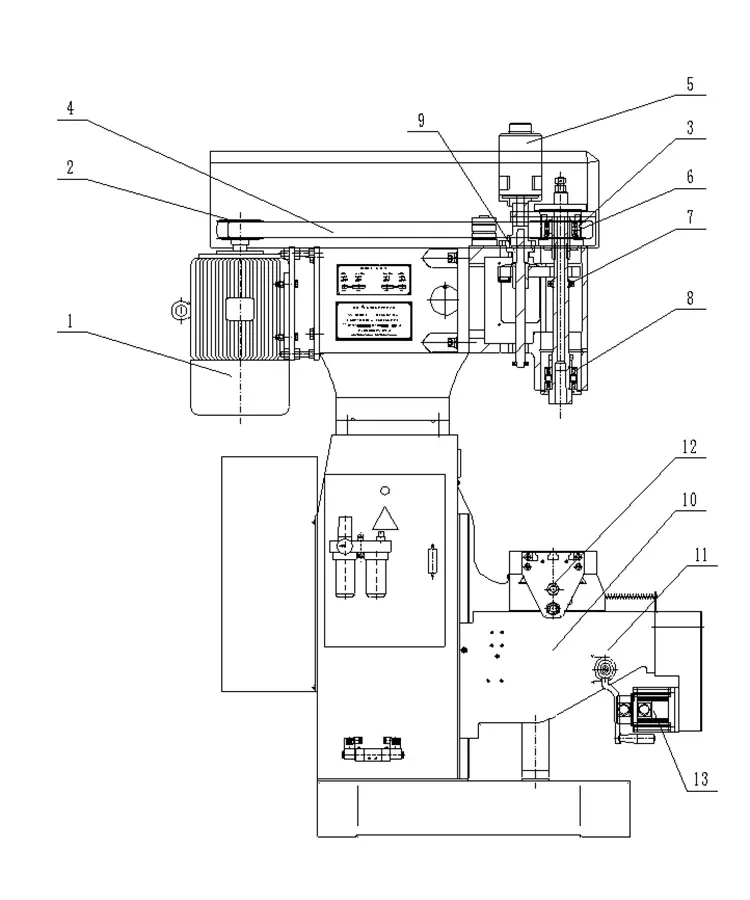

ລະບົບສາຍສົ່ງ

Vertical CNC ສາມແກນ ZSK-4150X4 ໃຊ້ອົງປະກອບສາຍສົ່ງຕໍ່ໄປນີ້.

ລະບົບການລະບາຍນ້ໍາ

ແຂນ spindle ແລະຫນ້າທາງລົດໄຟຄູ່ມືແມ່ນ lubricated ໂດຍປັ໊ມ lubrication ຄູ່ມື, ເຊິ່ງເຮັດໃຫ້ການດໍາເນີນງານງ່າຍຂຶ້ນແລະທີ່ສົມບູນແບບ, ຮັບປະກັນຊີວິດການບໍລິການຂອງຫນ້າດິນ lubricating ໄດ້.

ຂໍ້ຄວນລະວັງໃນການປະຕິບັດງານແລະການປຸງແຕ່ງ

ຂໍ້ຄວນລະວັງຕໍ່ໄປນີ້ແມ່ນມາຈາກຄູ່ມືການດໍາເນີນງານຂອງ Vertical CNC ສາມແກນ ZSK-4150X4.

· ອ່ານ​ຄູ່​ມື​ການ​ດໍາ​ເນີນ​ງານ​ແລະ​ເອ​ກະ​ສານ​ຕິດ​ກັບ​ກ່ອນ​ທີ່​ຈະ​ດໍາ​ເນີນ​ການ​.

· ການສະຫນອງພະລັງງານ: ສາມເຟດສີ່ສາຍ, ຄວາມອາດສາມາດ 7KW, ສາຍ insulated cross-section ບໍ່ຫນ້ອຍກ່ວາ 4mm² (ທອງແດງ).

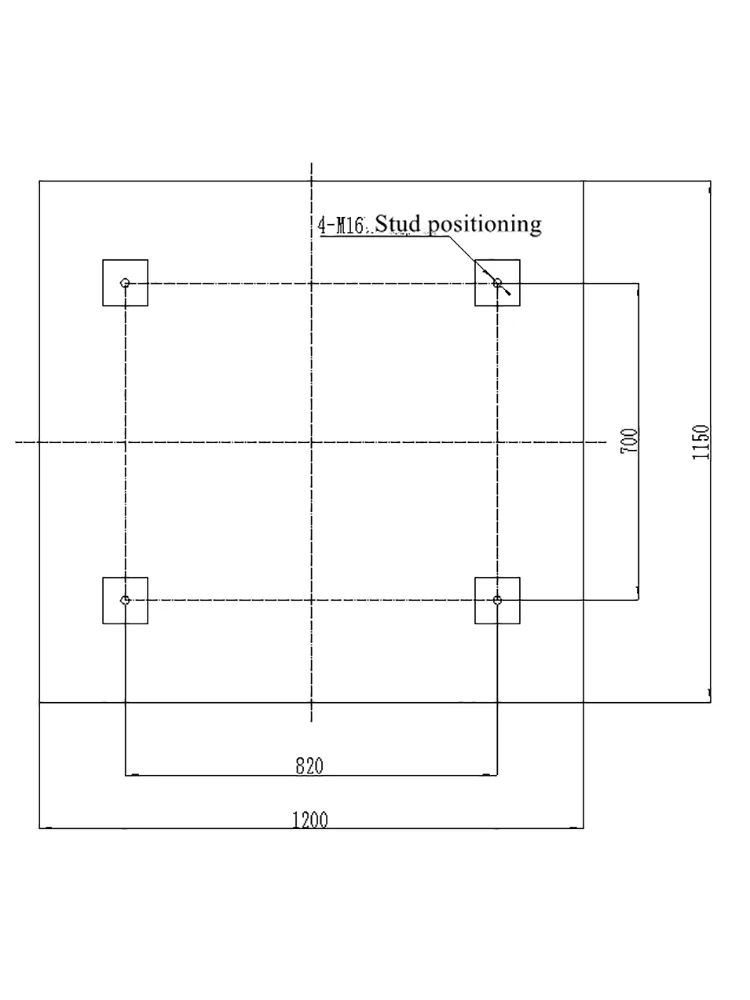

· ຢ່າຕິດຕັ້ງຢູ່ໃກ້ກັບແຫຼ່ງຄວາມຮ້ອນ, ອຸນຫະພູມສູງ ຫຼືພື້ນທີ່ທີ່ມີຝຸ່ນ.

· ຕື່ມນ້ໍາມັນໃສ່ເສັ້ນເຄື່ອງຫມາຍນ້ໍາມັນກ່ອນທີ່ຈະນໍາໃຊ້ຄັ້ງທໍາອິດຫຼັງຈາກການຫຸ້ມຫໍ່.

· ປໍ້າເຮັດຄວາມເຢັນບໍ່ສາມາດແລ່ນໄດ້ໂດຍບໍ່ມີນໍ້າ.

· ຢ່າແບ່ງປັນກ່ອງໄຟຟ້າກັບເຄື່ອງເຊື່ອມໄຟຟ້າ ຫຼືອຸປະກອນຄວາມຖີ່ສູງ/ກາງ.

· ຕ້ອງເຊື່ອມຕໍ່ສາຍດິນຕາມມາດຕະຖານ. ເສັ້ນຜ່າກາງບໍ່ຫນ້ອຍກວ່າ 2.5mm².

· ຫຼັງຈາກເປີດເຄື່ອງແລ້ວ, ໃຫ້ໃຊ້ປາກກາທົດສອບເພື່ອກວດເຊັກພາຍນອກເຄື່ອງວ່າບໍ່ມີກະແສໄຟຟ້າກ່ອນທີ່ຈະແລ່ນທົດສອບ.

· ເລີ່ມມໍເຕີປໍ້ານໍ້າມັນຕາມຄູ່ມື. ສັງເກດຖ້າປ້ຳນ້ຳມັນຖືກປີ້ນຄືນ.

· ສະວິດໃກ້ຄຽງໄດ້ຖືກປັບ ແລະແກ້ໄຂແລ້ວ. ການ​ປັບ​ຂະ​ຫນາດ​ນ້ອຍ​ອະ​ນຸ​ຍາດ​ໃຫ້​. ການປ່ຽນແປງທີ່ສໍາຄັນປຶກສາຫາລືການບໍລິການຫລັງການຂາຍ.

·ຕົວກໍານົດການ Inverter ທີ່ກໍານົດໄວ້ກ່ອນໂຮງງານຜະລິດ. ຜູ້ໃຊ້ບໍ່ໄດ້ຮັບອະນຸຍາດໃຫ້ຕັ້ງແຍກຕ່າງຫາກ.

·ຢ່າກົດປຸ່ມ "ຄູ່ມື" ໄວແລະເລື້ອຍໆເພື່ອຫຼີກເວັ້ນການປຸກ inverter.

· ເມື່ອ​ປ່ຽນ​ເຄື່ອງ​ມື​ຫຼື​ປັບ​ສາຍ​ແອວ​ຂັບ​, ປິດ​ການ​ສະ​ຫນອງ​ພະ​ລັງ​ງານ​ພາຍ​ນອກ​.

· ປາຍສາຍດິນສີຂຽວສີເຫຼືອງຕ້ອງເປັນດິນ. ຢ່າເຊື່ອມຕໍ່ສາຍໄລຍະກັບສະຖານີທີ່ເປັນກາງ (N).

· ຫ້າມເລືອກການດຳເນີນການເກີນ. ໃຊ້ເຄື່ອງມືທີ່ເຫມາະສົມ, ຈໍານວນການຕັດ, ອັດຕາອາຫານ.

· ລັອກສະວິດໃນກ່ອງຄວບຄຸມໄຟຟ້າ. ປິດພະລັງງານແລະລັອກໃນລະຫວ່າງການກວດກາການບໍາລຸງຮັກສາ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

spindle taper ຂອງເຄື່ອງນີ້ແມ່ນຫຍັງ?

spindle taper ຂອງ Vertical CNC ສາມແກນ ZSK-4150X4 ແມ່ນ MT4.

ເສັ້ນຜ່າສູນກາງຂຸມສູງສຸດທີ່ສາມາດເຄື່ອງຈັກໄດ້ແມ່ນຫຍັງ?

ເສັ້ນຜ່າສູນກາງຂຸມສູງສຸດແມ່ນ Ф50mm ໃນເວລາທີ່ການປຸງແຕ່ງຊິ້ນສ່ວນທອງແດງທີ່ມີ 4 ແຄມຕັດແລະອາຫານຕໍ່ການປະຕິວັດ 0.16mm / r.

ເສັ້ນຜ່າສູນກາງການປາດຢາງສູງສຸດແມ່ນຫຍັງ?

ເສັ້ນຜ່າສູນກາງການປາດຢາງສູງສຸດແມ່ນ Ф50mm ສໍາລັບການປຸງແຕ່ງຊິ້ນສ່ວນທອງແດງ. ການເດີນທາງຂອງແກນ X, Y ແລະ Z ແມ່ນຫຍັງ? ການເດີນທາງແກນ X ແມ່ນ 400 ມມ, ການເດີນທາງແກນ Y ແມ່ນ 250 ມມ, ແລະການເດີນທາງແກນ Z ແມ່ນ 320 ມມ.

ຊ່ວງຄວາມໄວ spindle ແມ່ນຫຍັງ?

ຊ່ວງຄວາມໄວແກນ Z1 ແລະ Z2 ແມ່ນ 619 ຫາ 1420 r / ນາທີດ້ວຍການຄວບຄຸມ servo.

ພະລັງງານຂອງມໍເຕີ spindle ແລະນ້ໍາຫນັກເຄື່ອງທັງຫມົດແມ່ນຫຍັງ?

ພະລັງງານຂອງມໍເຕີ spindle servo ແມ່ນ 5.5KW ທີ່ 380V, ແລະນ້ໍາຫນັກສຸດທິຂອງເຄື່ອງແມ່ນ 2500KG.

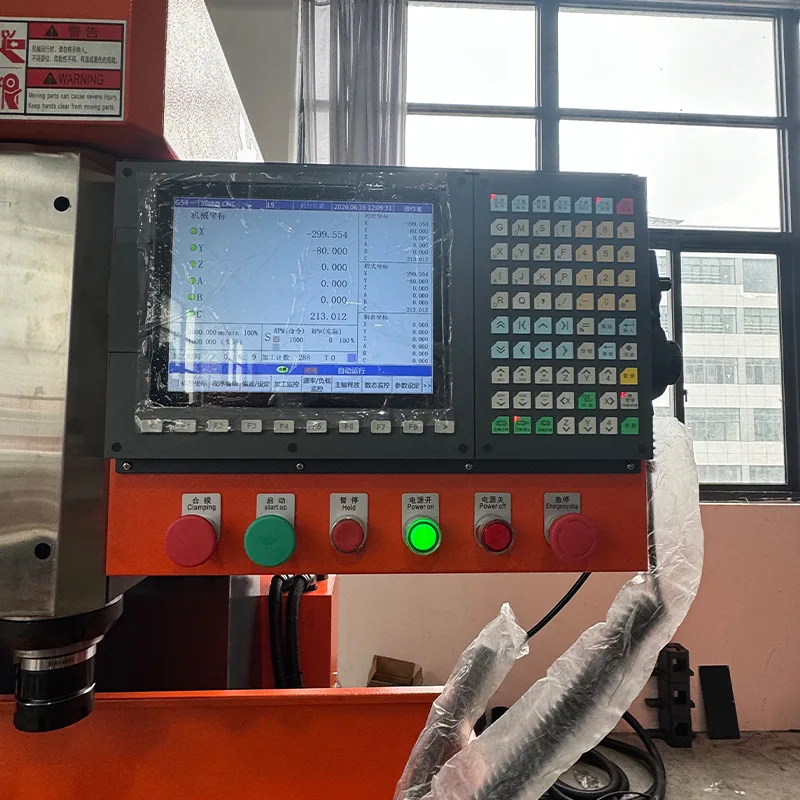

ເຄື່ອງຈັກນີ້ໃຊ້ລະບົບການຄວບຄຸມອັນໃດ?

ເຄື່ອງໃຊ້ລະບົບການຄວບຄຸມໄຕ້ຫວັນ Yitu ກັບການສົນທະນາທີ່ເປັນມິດກັບມະນຸດກັບເຄື່ອງຈັກເພື່ອເຮັດວຽກໄດ້ງ່າຍ.
