ເຄື່ອງເຈາະແລະປາດຢາງ

ໃນຖານະເປັນຫນຶ່ງໃນຜູ້ຜະລິດມືອາຊີບໃນປະເທດຈີນ, YueLi ຢາກຈະໃຫ້ທ່ານເຄື່ອງເຈາະແລະປາດ. ແລະພວກເຮົາຈະສະເຫນີໃຫ້ທ່ານມີການບໍລິການຫລັງການຂາຍທີ່ດີທີ່ສຸດແລະການຈັດສົ່ງທີ່ທັນເວລາ.

ຕົວແບບ:LY-650

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

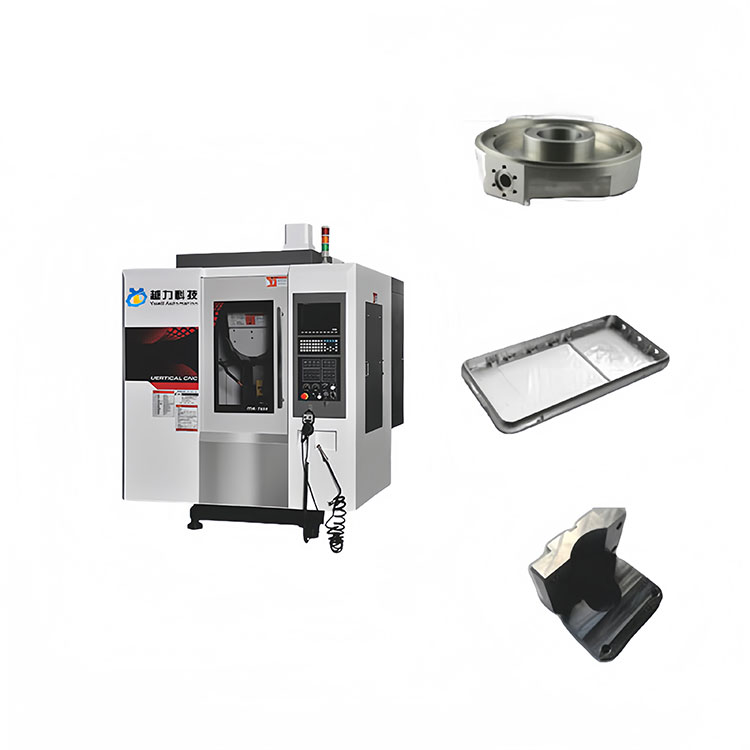

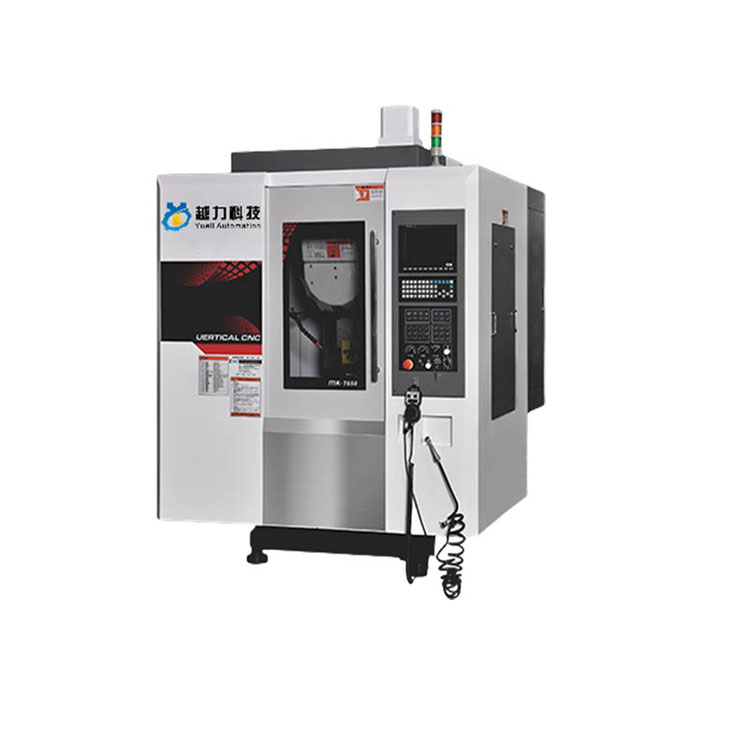

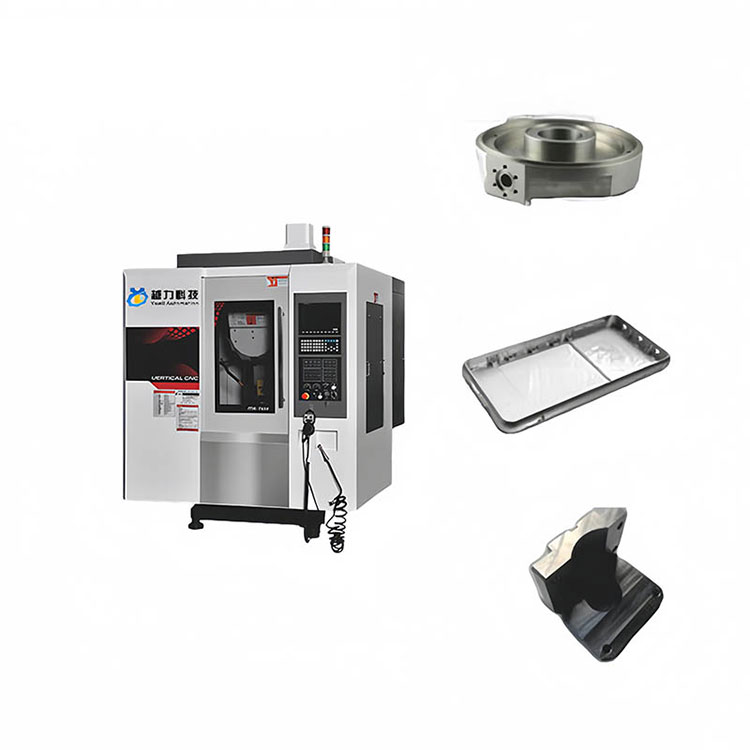

LY-650 ເຄື່ອງເຈາະແລະປາດຢາງ

YueLi, ຜູ້ຜະລິດທີ່ມີຊື່ສຽງໃນປະເທດຈີນ, ເຕັມໃຈທີ່ຈະສະເຫນີໃຫ້ທ່ານມີເຄື່ອງເຈາະແລະປາດຢາງ. ພວກເຮົາສັນຍາວ່າຈະສະຫນອງການສະຫນັບສະຫນູນຫລັງການຂາຍທີ່ດີທີ່ສຸດແລະການຈັດສົ່ງທັນທີ.

ແນະນຳຜະລິດຕະພັນ:

ພາບລວມຂອງຟັງຊັນ:

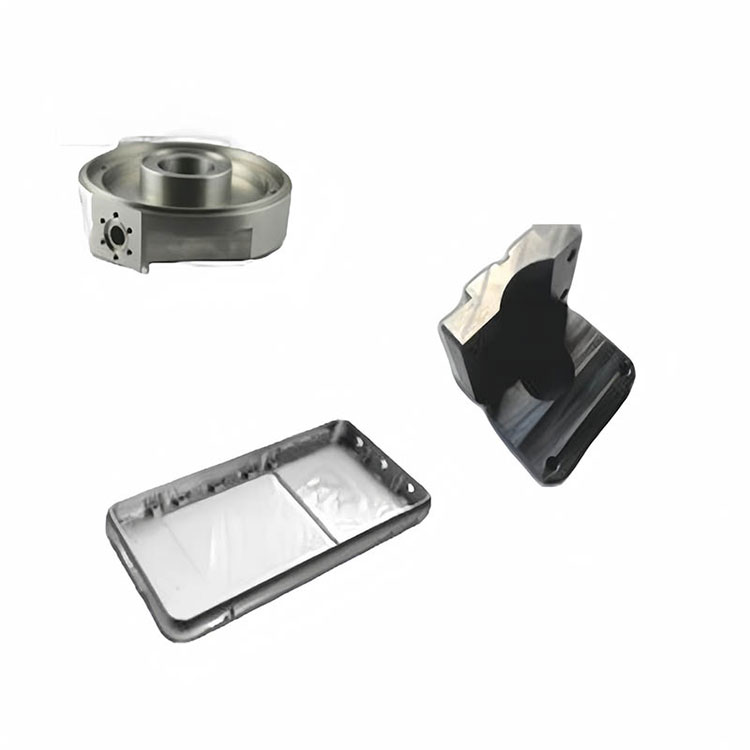

ພິເສດສໍາລັບພາກສ່ວນ porous ຂະຫນາດນ້ອຍແລະການປຸງແຕ່ງຜະລິດຕະພັນ. ມັນເຫມາະສົມສໍາລັບການປຸງແຕ່ງພາກສ່ວນໂທລະສັບມືຖື, ອຸປະກອນການສື່ສານ, ຍານອາວະກາດ, locomotives ລົດຍົນ, ເຄື່ອງມືແລະແມັດ, ອຸດສາຫະກໍາແສງສະຫວ່າງແລະແຜ່ນແພ, ເຄື່ອງໃຊ້ເອເລັກໂຕຣນິກແລະການຜະລິດເຄື່ອງຈັກ, ເຊັ່ນດຽວກັນກັບທອງແດງ, electrodes ອາລູມິນຽມແລະອຸດສາຫະກໍາປຸງແຕ່ງອື່ນໆ;

ໂຄງປະກອບການຕົ້ນຕໍແມ່ນເຮັດດ້ວຍທາດເຫຼັກສຽງໂຫວດທັງຫມົດທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ແລະຫຼັງຈາກ annealing ບັນເທົາຄວາມກົດດັນແລະການປິ່ນປົວຜູ້ສູງອາຍຸຕາມທໍາມະຊາດ, ຄວາມຖືກຕ້ອງຂອງຕຽງນອນແມ່ນທົນທານແລະຫມັ້ນຄົງ, ໃຊ້ເວລາດົນບໍ່ deformation;

ຮັບຮອງເອົາ spindle junction straight ຄວາມແມ່ນຍໍາສູງເພື່ອຮັບຮູ້ເຄື່ອງຈັກຄວາມໄວສູງຂອງ workpiece; ການນໍາໃຊ້ລະບົບເຄື່ອງເຮັດຄວາມເຢັນຂອງນ້ໍາມັນສາມາດຫຼຸດຜ່ອນອຸນຫະພູມທີ່ເກີດຈາກການຫມຸນຄວາມໄວສູງຂອງ spindle, ປັບປຸງການຂະຫຍາຍຄວາມຮ້ອນຂອງ spindle, ແລະປັບປຸງຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ;

ຮ້ານເກັບຮັກສາເຄື່ອງມື clamping ຖືກນໍາໃຊ້ເພື່ອປັບປຸງຄວາມໄວການປ່ຽນແປງແລະຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືຂອງເຄື່ອງຈັກ, ແລະຄວາມອາດສາມາດເກັບຮັກສາເຄື່ອງມືແມ່ນ 16 ຫຼື 21 ຊິ້ນ;

ພື້ນຖານ fuselage adopts ການອອກແບບໂຄງປະກອບການ inclined ຫລັງ, ເຊິ່ງງ່າຍທີ່ຈະເຮັດຄວາມສະອາດສິ່ງເສດເຫຼືອພາຍໃນເຄື່ອງມືເຄື່ອງຈັກ;

ການອອກແບບໂຄງສ້າງຂອງຖັນສູງເພີ່ມໄລຍະຫ່າງລະຫວ່າງປາຍດັງຂອງ spindle ແລະ workbench, ເຊິ່ງແມ່ນເຫມາະສົມສໍາລັບການຕິດຕັ້ງແລະການນໍາໃຊ້ອົງປະກອບຂອງ shaft ສີ່ແລະເຮັດໃຫ້ພື້ນທີ່ການປຸງແຕ່ງກວ້າງຂຶ້ນ.

ຕິດຕາມການ lubrication oiler ອັດຕະໂນມັດ, ໄລຍະເວລາ intermittent ການຄວບຄຸມປະລິມານຂອງສີດນ້ໍາມັນ, lubrication ຊໍາເຮື້ອຂອງພາກສ່ວນການເຄື່ອນຍ້າຍ;

ຂໍ້ມູນຈໍາເພາະ

ຕົວກໍານົດການກົນຈັກ	ໜ່ວຍ	T650	T850	T1000	T1200
ການເດີນທາງ triaxial	ມມ	600×480x350	800×500×420	1000×500×450	1200×550×500
ຂະຫນາດຕາຕະລາງ	ມມ	650x475	1000x500	1300x550	1100x500
T-slot	ມມ	5-18x80	4-16x100	5-18x80	5-18x100
ຄວາມອາດສາມາດຮັບຜິດຊອບສູງສຸດຂອງຕາຕະລາງ	ກິໂລກຣາມ	300	500	600	700
ໄລຍະຫ່າງຈາກໜ້າປາຍ spindle ຫາໜ້າວຽກ	ມມ	150-500	140~560	150~600	150~650
ໄລຍະຫ່າງຈາກສູນກາງ spindle ຫາຖັນນໍາພາທາງລົດໄຟ	ມມ	541	580	580	605
ຂໍ້ມູນຈໍາເພາະຂອງລົດໄຟແກນ X	ມມ	35	35	35	30
ຂໍ້ມູນຈໍາເພາະຂອງລົດໄຟແກນ Y	ມມ	30	35	35	35
ຂໍ້ມູນຈໍາເພາະຂອງລົດໄຟແກນ Z	ມມ	35	35	35	35
ຂໍ້ມູນຈໍາເພາະຂອງສະກູ X/Y/Z	ມມ	32x16	36x16	36x16	36x16
ຂໍ້ກໍາຫນົດ spindle		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
ຄວາມໄວ spindle ສູງສຸດ	rpm	20000	20000	20000	20000
ພະລັງງານ spindle	kw	5.5	5.5	5.5	7.5
ພະລັງງານມໍເຕີສາມແກນ X/Y/Z	kw	1.5/1.5/3	2/2/3	2/2/3	2/2/3
X/Y/Z ຄວາມໄວສູງສຸດໄວ	m/ນທ	48	48	48	48
X/Y/Z ຄວາມໄວຕັດສູງສຸດ	ມມ/ນທ	10000	10000	10000	10000
ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງສາມແກນ	ມມ	±0.003/300	±0.003/300	±0.003/300	±0.003/300
ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນສາມແກນ	ມມ	±0.002/300	±0.002/300	±0.002/300	±0.002/300
ຂໍ້ກໍາຫນົດຄວາມດັນອາກາດ	ກິໂລ/ຊມ2	6-7	6-7	6-7	6-7
ຂະໜາດເຄື່ອງ	ມມ	1770×2300×2100	2300×2200×2500	2600×2500×2800	3000×2800×3000
ນ້ຳໜັກເຄື່ອງ	T	3.2	4.5	5.3	6.5

ທາງເລືອກລະບົບ CNc ທີ່ຫຼາກຫຼາຍ

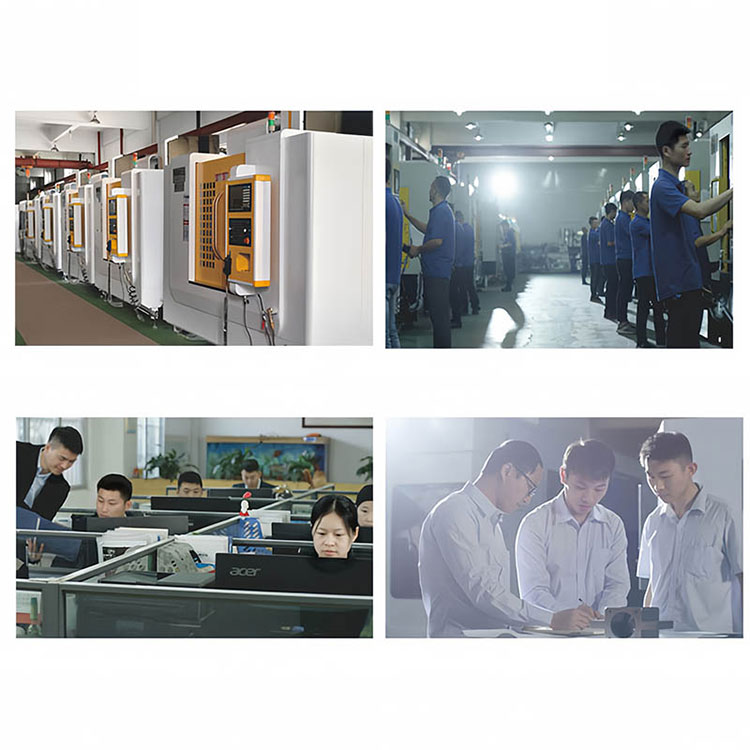

ຄວາມເຂັ້ມແຂງຂອງບໍລິສັດ

ຂະບວນການຜະລິດ

1, ທາດເຫຼັກສຽງໂຫວດທັງຫມົດໂດຍ furnace ອຸນຫະພູມສູງແລະການປິ່ນປົວຜູ້ສູງອາຍຸຫຼາຍກ່ວາຫົກເດືອນ.

2, ຂະບວນການປະກອບຢ່າງເຂັ້ມງວດ (ການປະກອບລົດໄຟ, ການປະກອບ screw ນໍາ, ສະພາແຫ່ງລູກປືນ, ແລະອື່ນໆ).

3, ເຕັກໂນໂລຊີຂູດ exquisite (ເຄື່ອງຂູດມໍເຕີ, scraper ປາຍ spindle, scraper ດ້ານການຕິດຕັ້ງຖັນ).

4, ການຜະລິດວິທະຍາສາດ, traceability ຂອງຂະບວນການທັງຫມົດຂອງລະບົບການຄວບຄຸມຄຸນນະພາບ.

ລະບົບການຮັບປະກັນຄຸນນະພາບ

1. ເມື່ອກວດພົບຄວາມຜິດພາດຂອງ pitch, ຄວາມຊື່ຂອງເສັ້ນທາງລົດໄຟຄູ່ມືເສັ້ນເສັ້ນໃນທິດທາງ XX ແລະ YY ສາມາດທົດສອບໄດ້ໃນເວລາດຽວກັນ.

2, ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກແລະການປະກອບຂອງແຕ່ລະພາກສ່ວນຂອງເຄື່ອງມືເຄື່ອງຈັກ. ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຢ່າງເປັນທາງການແລະຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງເຄື່ອງມືເຄື່ອງຈັກໄດ້ຖືກວັດແທກ.

3, ເຄື່ອງທັງຫມົດກວດພົບຄວາມຖືກຕ້ອງຂອງລະດັບແນວຕັ້ງຂອງ spindle ແລະຍົນຕາຕະລາງ, ແລະຄວາມຖືກຕ້ອງແມ່ນຕ້ອງການເພື່ອຮັບປະກັນພາຍໃນ 0.01mm.

4. ຄວາມຕັ້ງຂອງເສັ້ນທິດທາງ Z-axis rail ແລະ workbench ຖືກກວດພົບໂດຍເຄື່ອງທັງຫມົດ, ແລະຄວາມຖືກຕ້ອງແມ່ນຮັບປະກັນພາຍໃນ 0.01mm.

5. ເຄື່ອງກວດພົບຄວາມຕັ້ງຂອງເສັ້ນທິດທາງ XY axis, ຮຽກຮ້ອງໃຫ້ມີຄວາມຖືກຕ້ອງພາຍໃນ 0.005mm.
